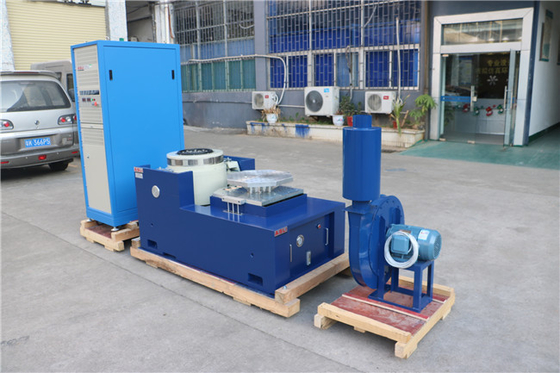

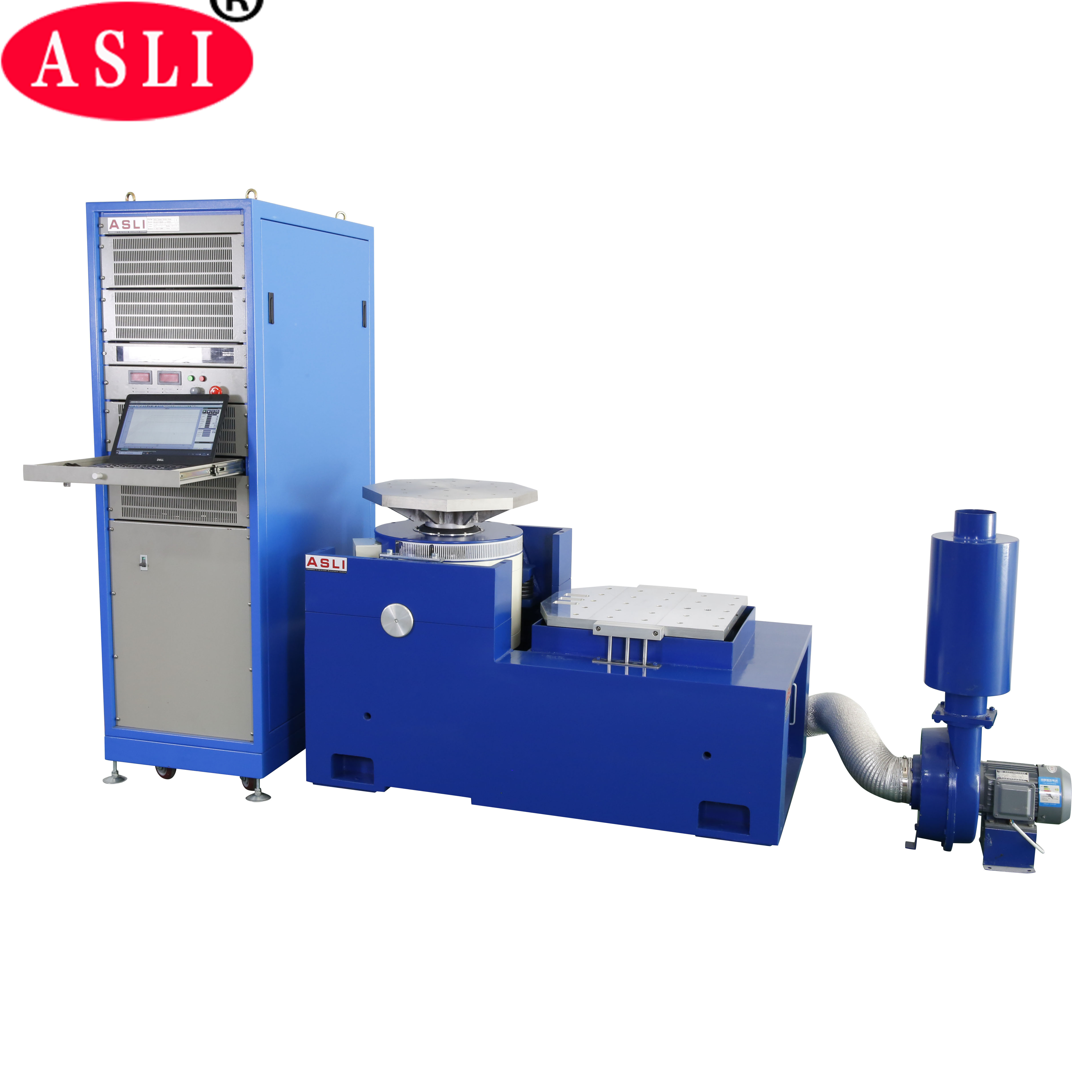

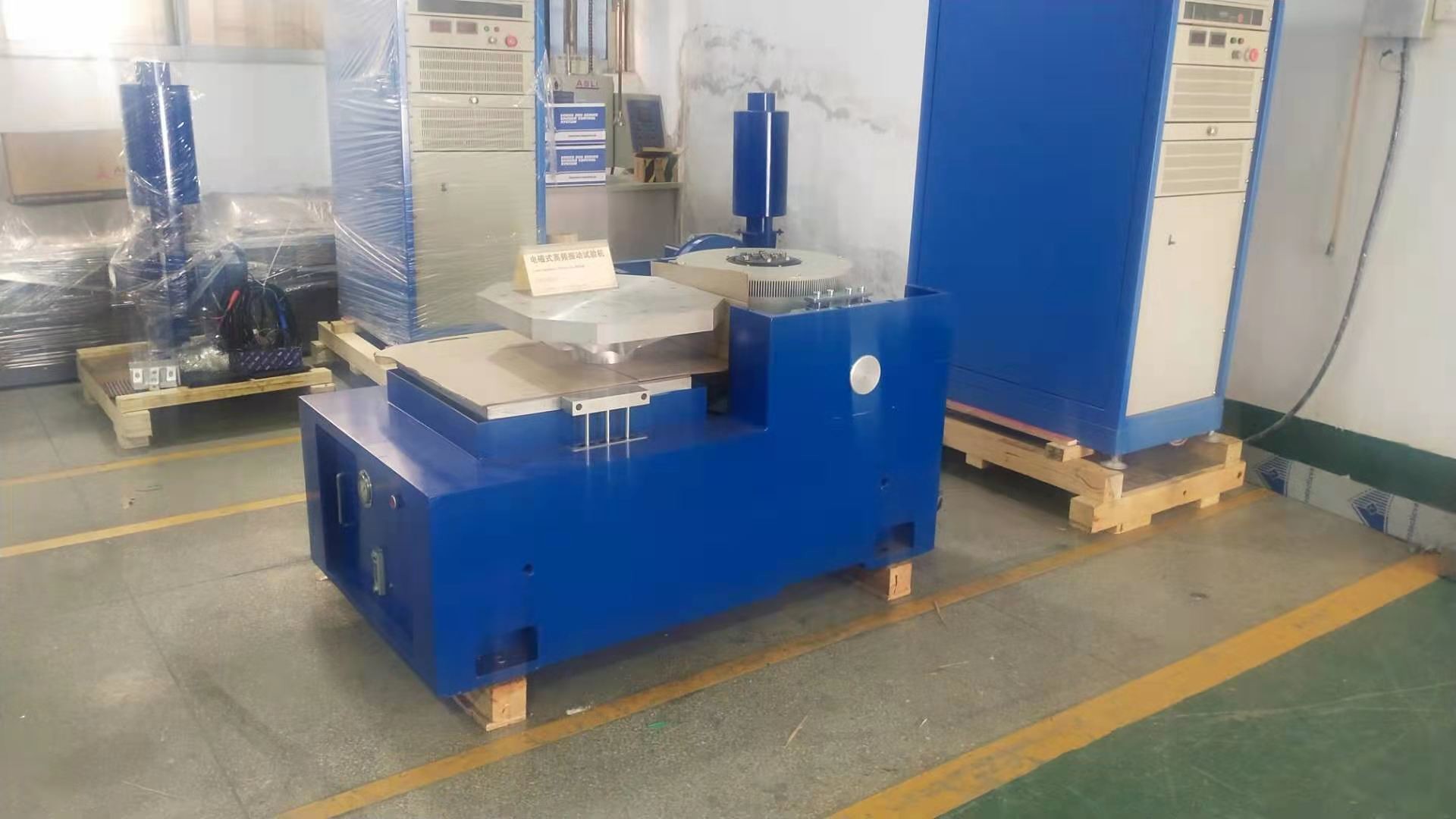

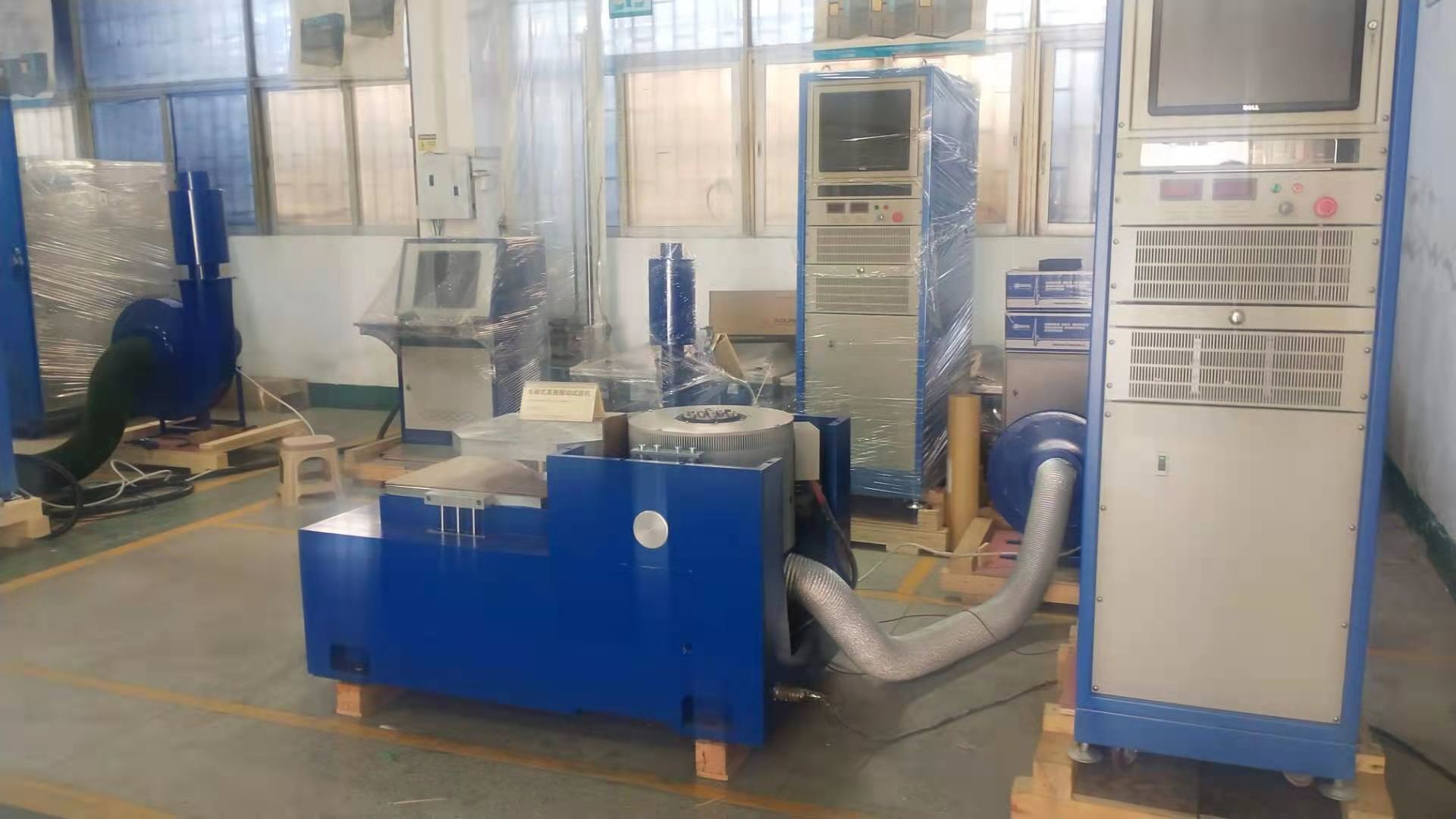

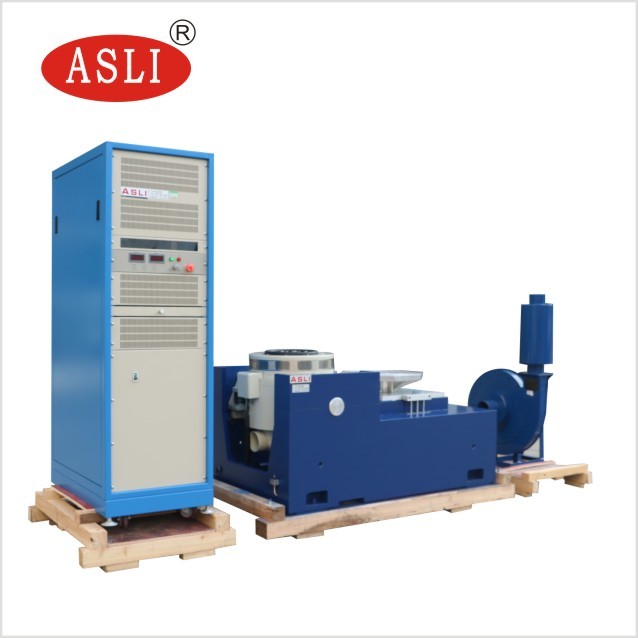

تست کننده لرزش عمودی الکترومغناطیسی با فرکانس بالا با میز لرزش دقیق
کاربرد:
ما تولید کننده الکترودینامیک فرکانس بالا لرزش تست کننده / فرکانس بالا لرزش خستگی تست کننده سری محصولات، اتخاذ "ساختارهای مدار دوگانه مغناطیسی"،" دایره های عمل اسکلتی که خودشان تولید می کنند"، "حمایت هواپیمایی" و "حلق و هدایت خطی"، "عزل ترنیون" تکنولوژی پیشرفته مدرن و فناوری ویژه، می تواند در X،Y تکمیل شود،Z آزمایش لرزش سینوسایدال سه محور و آزمایش لرزش تصادفی پهن بانداین محصولات به طور گسترده ای در دفاع ملی، سلاح، هواپیمایی، هوافضا،ارتباطات، الکترونیک، لوازم الکترونیکی، ارتباطات، لوازم خانگی و زمینه های دیگر.
سیستم آزمایش لرزش مورد تایید CE شیکر الکترو دینامیک برای شارژر باتری ویژگی ها:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بار گیری عجیب.
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.
۲-۱ پارامترهای فنی
(1) نیروی نامی: نیروی سینوس 3000N؛ نیروی تصادفی 3000N؛ نیروی شوک 6000N؛
(2) محدوده فرکانس: 3 هرتز تا 3500 هرتز، فرکانس ثابت، پاک کردن جلو و عقب، سینوس، تصادفی، شوک
(3) حالت فرکانس پاک کردن: خطی، لوگاریتیمیک، پاک کردن جلو و عقب، فرکانس ثابت
(4) فرکانس جاروبرقی: 1 تا 32767
(5) زمان فرکانس پاکسازی: فرکانس ثابت / تک 1-3600 دقیقه، منحنی های فرکانس پاکسازی قابل نمایش است.
(6) حداکثر شتاب: 1000 متر در ثانیه2(بدون بار)
7) حداکثر سرعت: 1.6 متر در ثانیه
(8) حداکثر جابجایی:25mmp-p (بدون بار) ، دو قله
(9) جابجایی ضربه: 25mm
(10) وزن کویل متحرک: 3.5 kg
(11) جهت لرزش: عمودی
(12) موج لرزش: سینوس، تصادفی، شوک
(13) قطر کویل متحرک: Φ150mm
(14) ابعاد سیستم لرزش: W750xH599xD680 mm
(15) وزن سیستم لرزش: 490KG
درباره ی سیستم ارتعاش
(1) ساختار مدار مغناطیسی دوگانه برای اطمینان از شدت میدان مغناطیسی بالا و کاهش نشت جریان؛
ساختاری خاص از خارج کردن گاز می تواند نشت جریان را به کمتر از 1 متری کاهش دهد.
(2) بهار نوع U ، رول ها و پرتگاه خطی برای مقاومت قوی در بار انحراف
(3) بهار هوا برای عایق سازی لرزش استفاده می شود؛ سیستم لرزش حتی با بار سنگین به طور پیوسته کار می کند؛
نیازی به پایه ی خاصی نیست
(4) دستگاه های محافظتی برای بیش از حد حرارتی، بیش از حد بار، بیش از حد جریان، بیش از حد ولتاژ و
جابجایی بیش از حد دستگاه آزمایش لرزش
دستگاه های حفاظت از شبکه های الکتریکی برای ولتاژ بالا، ولتاژ پایین، فاز فاقد
قدرت رانندهمحدود کننده جریان، شروع نرم، بیش از حد درجه حرارت، جریان کوتاه، حفاظت از نقص ماژول
(5) مي تونه تست هاي بي نظير، تصادفي و اثرات زيستي را انجام بده
(6) این سیستم نیاز کمی به نوسان ولتاژ دارد، ≤ ± 10% خوب است
(7) این سیستم نیاز کمی به مقاومت زمین دارد، ≤4Ω خوب است
(8) قابلیت اطمینان بالا، به ویژه مناسب برای کار طولانی مدت
پارامترهای فنی تست کننده ارتعاش فرکانس بالا:
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-1 | 1000 | 1000 | ۳- ۳۵۰۰ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ۳- ۳۵۰۰ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ۳- ۳۵۰۰ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ویژگی های پایه افقی:
1. در داخل صندلی بارگذاری کوچک برای تحقق شتاب بالاتر و فرکانس کار، برای بهبود ظرفیت بارگذاری و عملکرد کل صندلی ماشین.
2صندلی افقی و صندلی لرزش نوع یکپارچه هستند، با ساختار کامل، آسان برای نصب و تنظیم.
3مسیر فشار استاتیک، شکل V، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بار گیری.
پمپ روغن ساخته شده، ساختار خوب و کار آسان.
پارامترهای فنی کشنده افقی:
| مدل | اندازه صندلی (ملی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | ۳۰۰×۳۰۰×۲۲ 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 هزار 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | ۱۲۰۰ × ۱۲۰۰ × ۳۰ ۱۲۰۰ × ۱۲۰۰ × ۴۰ ۱۲۰۰ × ۱۲۰۰ × ۵۰ |
5-800 5-1100 5-1400 |
126 168 210 |
ویژگی های بنک عمودی بلند:
VT عمودی بلند-بانک و کلیمپ مشخص، دقت محاسبه شده، طراحی پیچیده، برای اطمینان از مشتری به دست آورد بهترین عملکرد با توجه به ساختار کامل، مواد با کیفیت بالا
و مهارت کاری.
پارامترهای فنی کشنده عمودی:
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه صندلی |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ۳۰۰×۳۰۰ |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | ۱۲۰۰ × ۱۲۰۰ |
| VT1212 (بانک گرد) | 220 | 350 | Φ1200 |
اگه کسي از بستگانتون در مورددستگاه آزمایش مکانیکی فرکانس بالا الکترودینامیک، آزمایش کننده خستگی لرزشلطفاً با من تماس بگيريد
