پایه تست لرزش فرکانس بالا ES-30.pdf
تستر/ لرزاننده ارتعاشات الکترومغناطیسی عمودی و افقی برای تست بسته
لرزشگیر الکترومغناطیسیبه کیفیت بالا، عملکرد بالا و قابلیت اطمینان بالا، دقت و صحت و عملکرد راحت اختصاص داده شده است.این یک پلت فرم تست است که انواع مشخصات تست را برآورده می کند و می تواند از جمله IEC، MIL-STD، JIS، ASTM و سایر مشخصات را اجرا کند.
| تکان دهنده | |
| نیروی سینوسی (اوج) | 30 کیلونیوتن |
| نیروی شوک (اوج) | 60 کیلو نیوتن |
| محدوده فرکانس | 5~2800هرتز |
| جابجایی (پیوسته) | 100 میلی متر |
| حداکثرسرعت | 1.8 متر بر ثانیه |
| حداکثرشتاب | 75 G |
| قطر آرمیچر | 445 میلی متر |
| فرکانس تشدید مرتبه 1 | 2400 هرتز |
| لحظه غیرعادی مجاز | > 500 Nxm |
| وزن آرمیچر | 40 کیلوگرم |
| ابعاد پیچ HE/ST | M10 (متریک) |
| فرکانس جداسازی ارتعاش محوری | <3 هرتز |
| حداکثرظرفیت ترابری | 500 کیلوگرم |
| نشت شار مغناطیسی | ≤1 mT |
| ابعاد (L×W×H، بسته بندی نشده) | 1330x860x1250 میلی متر |
| وزن (بدون بسته بندی) | 2500 کیلوگرم |
| نصب و راه اندازی | تشک لاستیکی (پیچ لنگر مورد نیاز است) |
| تقویت کننده توان | |
| خروجی آمپلی فایر | 30 کیلو ولت آمپر |
| SNR | > 65 دسی بل |
| ولتاژ خروجی نامی | 120 Vrms |
| ابعاد (L×W×H، بسته بندی نشده) | 800x900x2100 میلی متر |

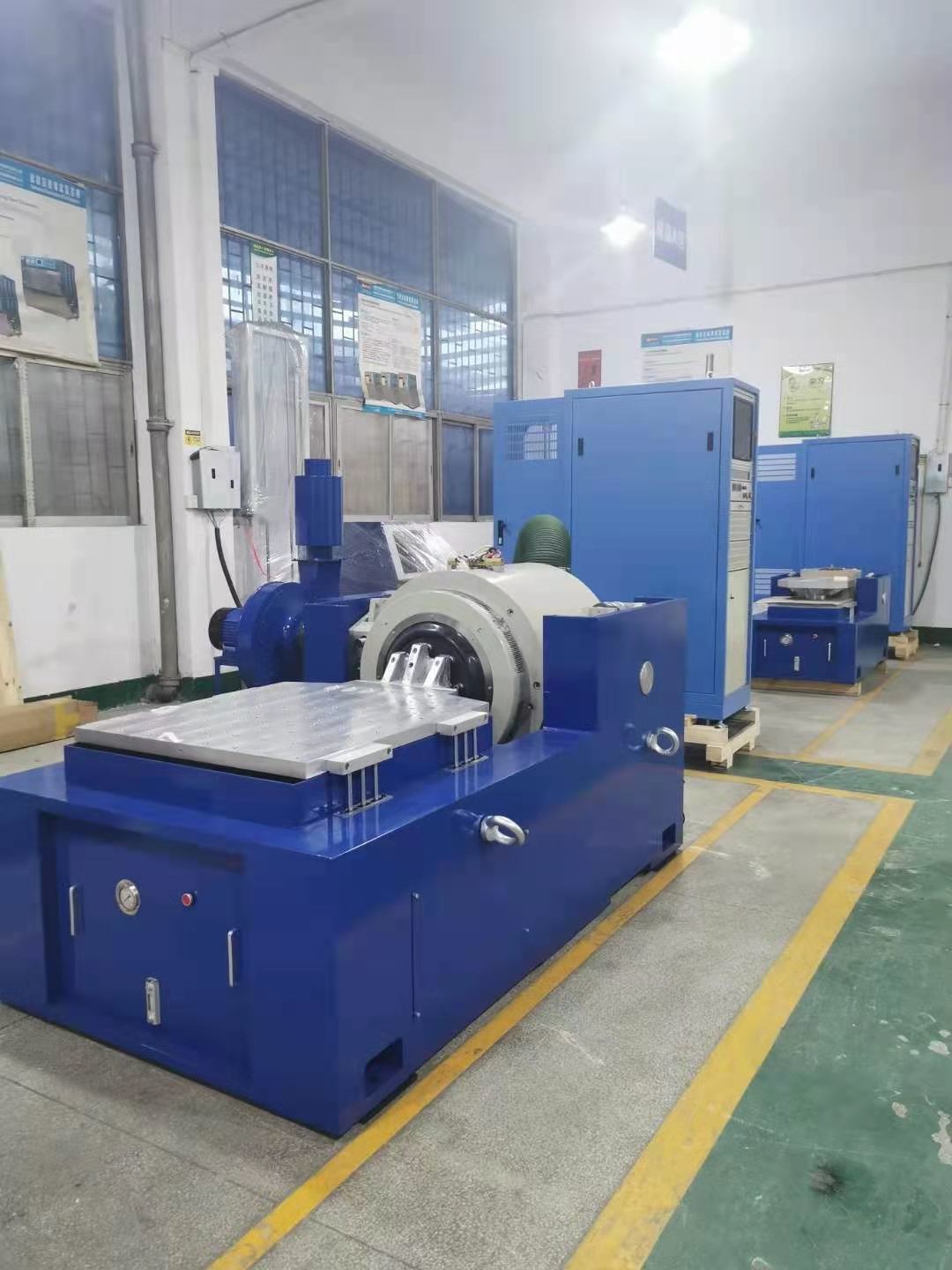

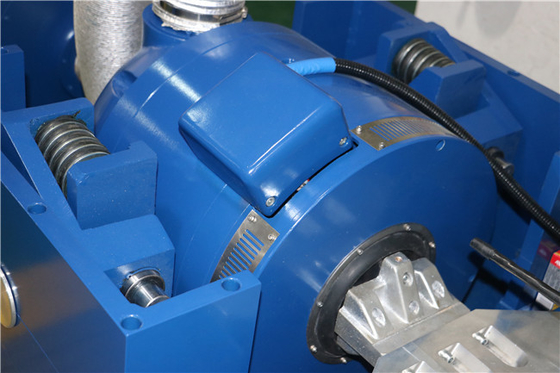

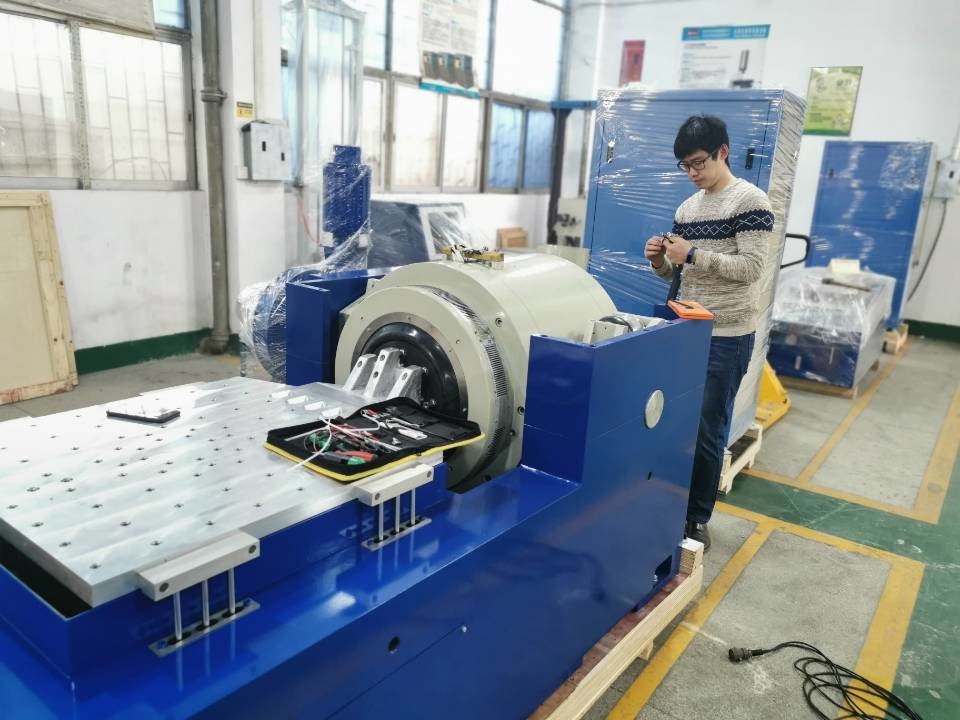

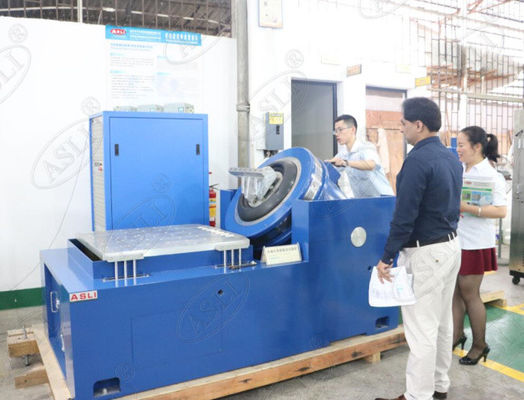

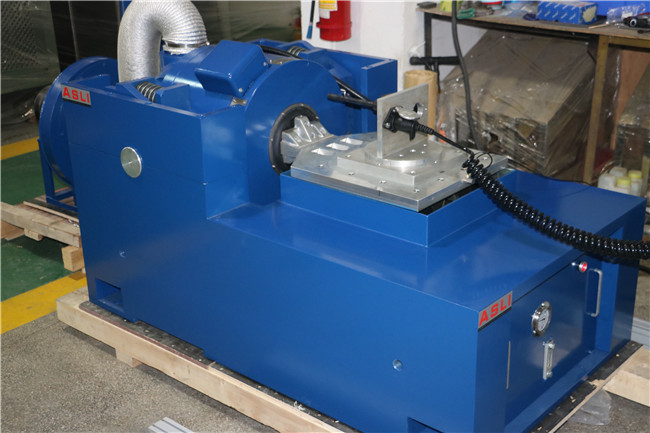

تصاویر برای مرجع:
مشخصات محصول
* سیستم تعلیق انعطاف پذیر و راهنمای خط مستقیم، ظرفیت باربری قوی، عملکرد هدایت خوب و پایداری بالا.
* سفتی استاتیک کیسه هوای بار مرکزی بزرگ است، سختی دینامیکی کوچک است، ظرفیت باربری قوی است و عملکرد دینامیکی عالی است.
* تشخیص سریع خودآزمایی و محافظت از زنجیره، ایمنی و قابلیت اطمینان بالا.
* دستگاه جدا کننده و میرایی کیسه هوا باعث می شود ویبراتور نیازی به فونداسیون خاص نداشته باشد، موج ارتعاش را کاملاً بازتولید می کند و انتقال ارتعاش را کاهش می دهد.
* ارائه استفاده های مختلف از سکوهای گسترش افقی و عمودی.
* می توان از آن با انواع کنترل کننده های لرزش استفاده کرد و عملکرد آن ساده است.
