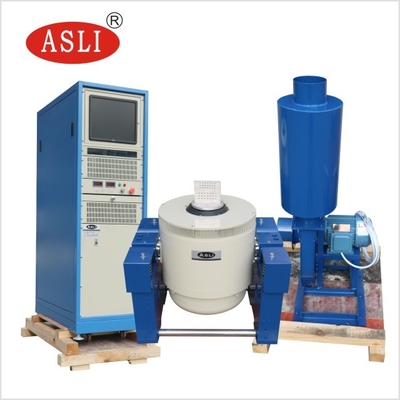

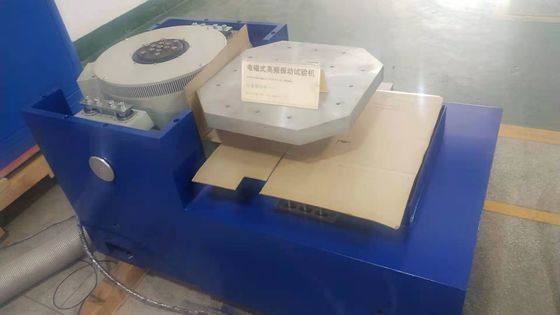

شبیه سازی حمل و نقل دستگاه آزمایش ارتعاش الکترودینامیک با فرکانس بالا برای جعبه کارتن
سیستم آزمایش لرزش عمدتا برای آزمایش محیط لرزش و شوک محصولات، آزمایش غربالگری استرس محیطی، آزمایش قابلیت اطمینان استفاده می شود.
تست کننده لرزش الکترومغناطیسی به طور کامل مطابق با تست استاندارد طراحی مربوط به باتری، شبیه سازی، تحت شرایط مشخص آزمایش لرزش باتری،باتری یا بسته باتری بر روی میز ارتعاش ثابت است، با توجه به فرکانس مقرر، شتاب و حالت جابجایی در امتداد لرزش نمونه باتری از سه جهت عمودی با یکدیگر، باتری اندازه گیری شده نباید نشت کند،دل تنگ نکن، شکسته نشده، آتش و انفجار وجود نداره
آزمایش لرزش دامنه کاربرد بسیار گسترده است، از صفحه مدار، باتری، هواپیما، کشتی، موشک، موشک، اتومبیل و لوازم خانگی و سایر محصولات صنعتی.
پارامترهای فنی:
مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
استاندارد آزمایش:
GB/T 31486-2015
UL 1642:2012 < استاندارد برای باتری های لیتیوم>
UL 2054: 2012 < باتری های خانگی و تجاری>
UN38.3 ((2012)
IEC62133-2:2017 < الزامات ایمنی برای سلول های ثانویه بسته شده قابل حمل و برای باتری های ساخته شده از آنها برای استفاده در برنامه های کاربردی قابل حمل - بخش 2: سیستم های لیتیوم>
IEC 62281: 2004
IEC 60086: 2007
