600 کیلوگرم تست ارتعاش سینوسی عمودی
Product Details
| نیروی سینوسی: | 6000 نیوتن | جهت ارتعاش: | عمودی |
|---|---|---|---|
| سرعت: | 1.6 متر بر ثانیه | شتاب: | 100 گرم |
| فرکانس: | 3 ~ 3500 هرتز | جابجایی: | 25 |
| قدرت: | 380 ولت 3 فاز | ||
| برجسته کردن |
تست کننده لرزش سینوس عمودی 600kg,تجهیزات آزمایش لرزش سینوس,دستگاه آزمایش لرزش سنگین |
||
Product Description
جدول ارتعاش ارتعاش الکترودینامیک با فرکانس بالا برای قطعات الکترونیکی

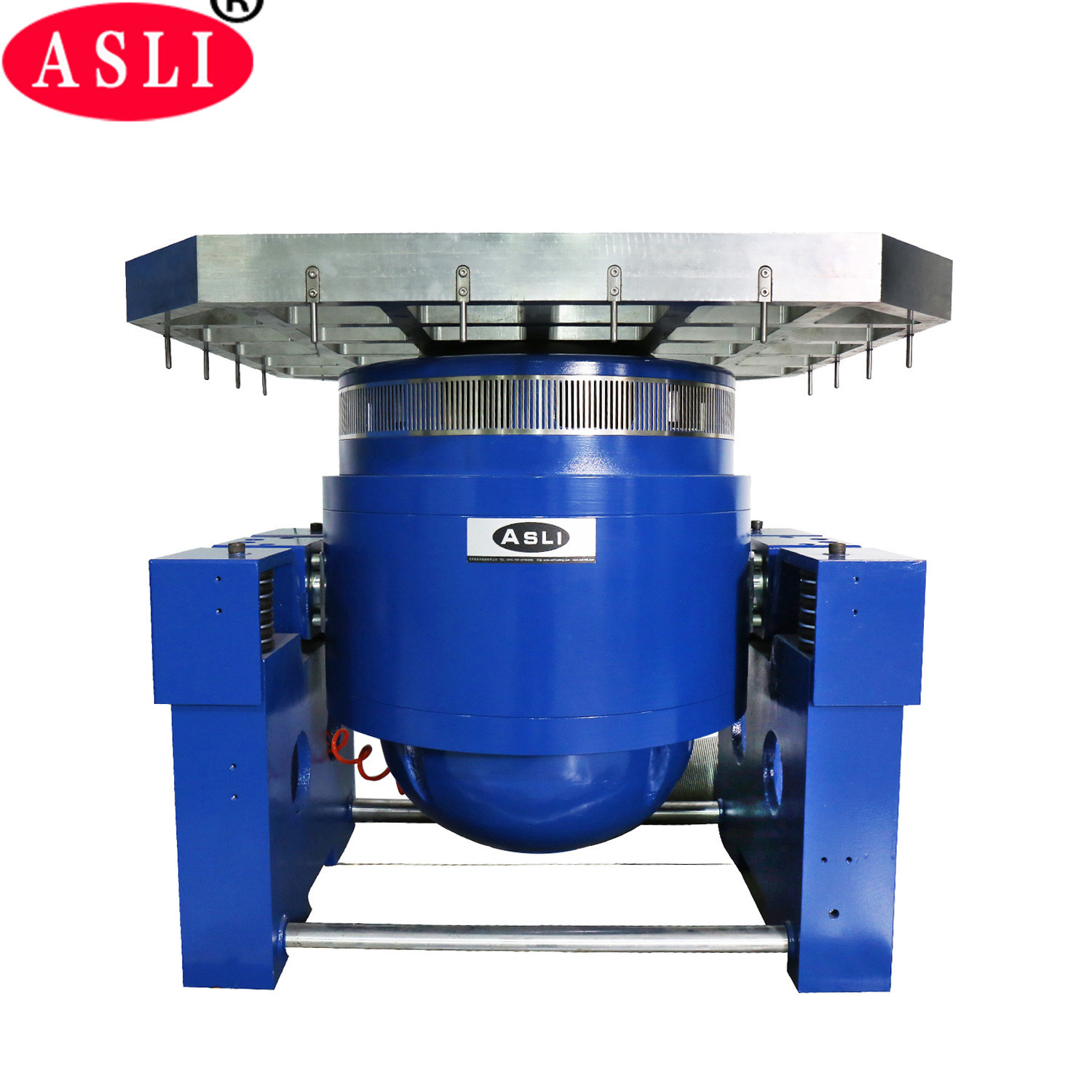

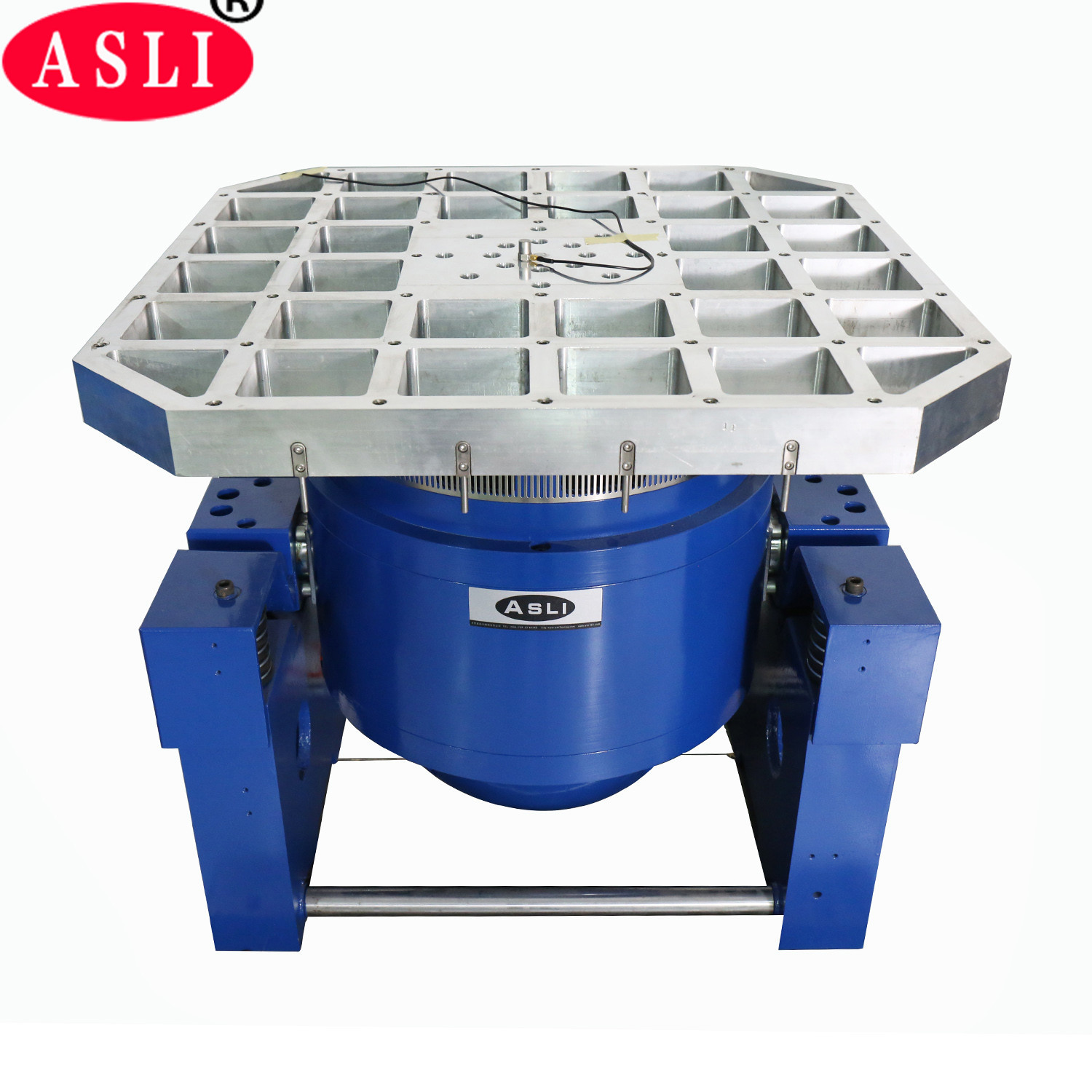

دستگاه لرزش و آزمایش لرزش الکترودینامیک ES-6 6000N
1ES-6 6000N تجهیزات آزمایش لرزش و ارتعاش الکترودینامیک کاربرد:
سیستم تست ارتعاش الکترو دینامیکی با فرکانس بالا که به طور گسترده در دفاع ملی، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات،لوازم خانگی و سایر زمینه ها.
2ES-6 6000N تجهیزات آزمایش لرزش و ارتعاش الکترودینامیک ویژگی ها:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني
3. لوله های رولر Rocker Rod مستقیم و وارداتی جهت گیری سخت بودن بدن کامپوزیت ، ظرفیت بار گیری عجیب
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7. سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت تابلو میز لرزش
3.ES-6 6000N تجهیزات آزمایش لرزش و لرزش الکترودینامیک پارامترهای فنی:
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
رتبه بندی شده شتاب (m/s2) |
سرعت نامی ((m/s) |
رتبه بندی شده جایگزین کردن (p-p) mm |
مکس بارگذاری (کیلوگرم) |
سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-1 | 1000 | 1000 | ۳- ۳۵۰۰ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-6 دستگاه لرزش الکترو دینامیکی
1پارامترها
(1) نیروی نامی: نیروی سینوس 6000N؛ نیروی تصادفی 6000N؛ نیروی شوک 12000N؛
(2) محدوده فرکانس: 3 هرتز تا 3500 هرتز، فرکانس ثابت، جلو و عقب، سینوس، تصادفی، شوک
(3) حالت فرکانس پاکسازی: خطی، لوگاریتیمیک، پاکسازی جلو و عقب، فرکانس ثابت
(4) فرکانس جاروبرقی: 1 تا 32767
(5) زمان فرکانس پاک کردن: فرکانس ثابت / تک 1-3600 دقیقه، منحنی های فرکانس پاک کردن را می توان نمایش داد.
7) حداکثر سرعت: 1.6 متر در ثانیه
(8) حداکثر جابجایی:25mmp-p (بدون بار) ، دو قله
(9) جابجایی ضربه: 25mm
(10) وزن کویل متحرک: 6.5kg
(11) موج لرزش: سینوس، تصادفی، شوک، طیف کنترل، موج، دامنه پویا سیگنال می تواند نشان داده شود
(12) قطر کویل متحرک: Φ230 mm
(13) ابعاد سیستم ارتعاش: W950xH650xD800 mm
(14) وزن سیستم لرزش: 750 کیلوگرم

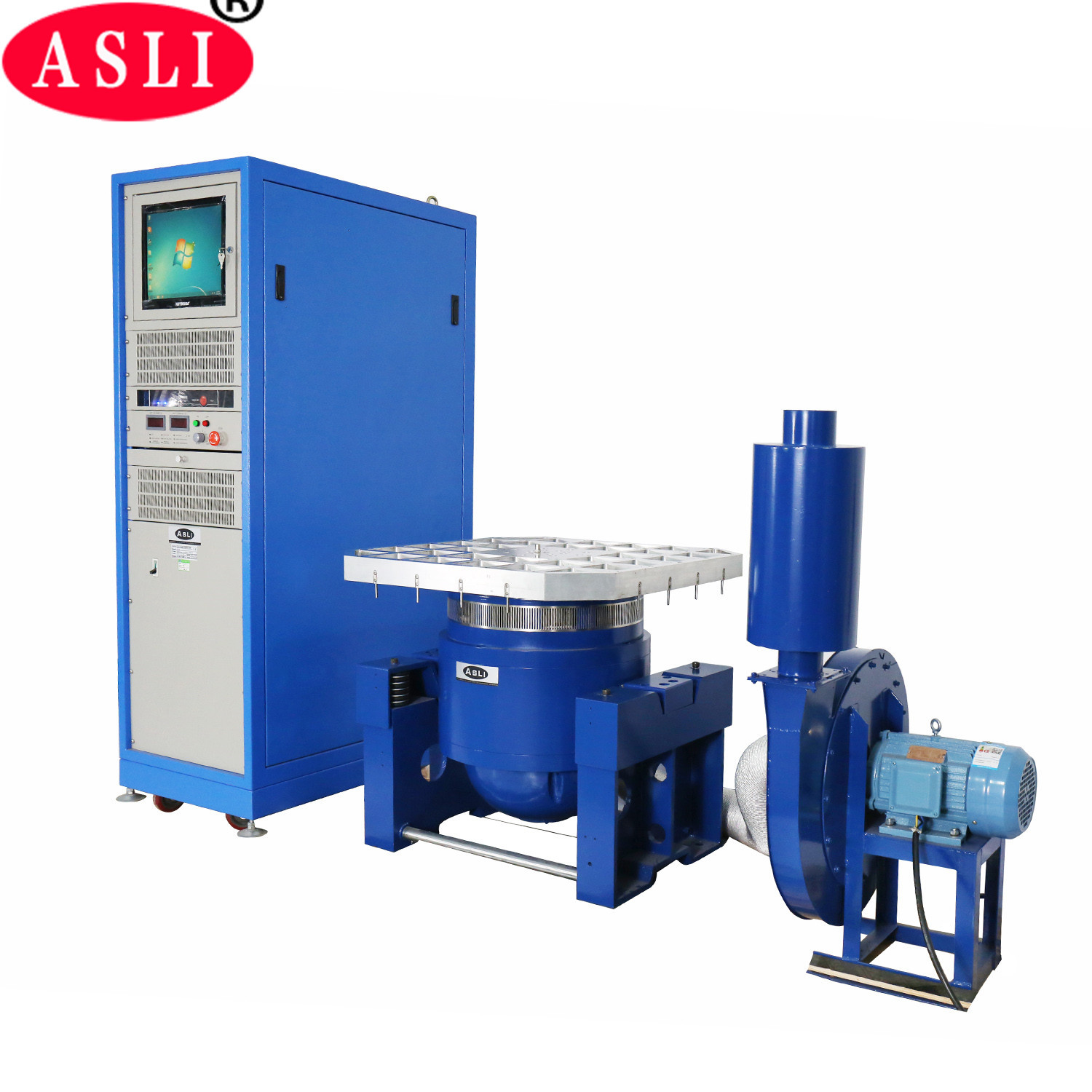

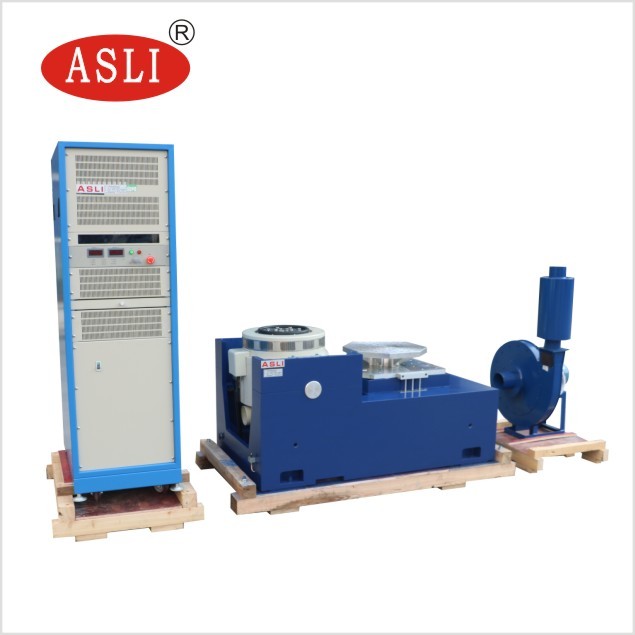

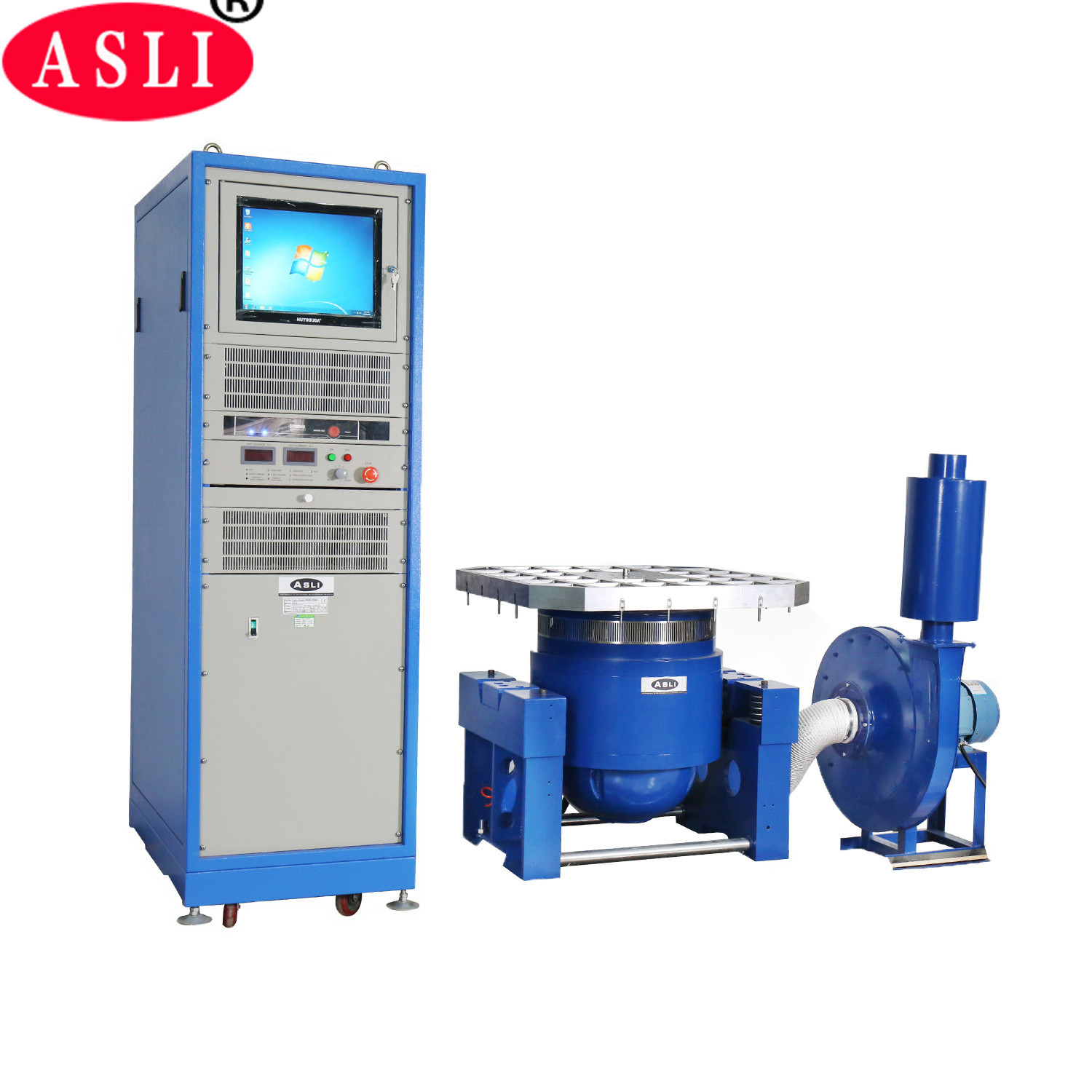

2 جزئیات اجزای ارتعاش
(1) ژنراتور ارتعاش 1 مجموعه
(2) کنترل کننده لرزش 1 مجموعه
(3) اتاق اتصال ارتباطات 1 مجموعه
(4) DA-6 تقویت کننده قدرت 1 مجموعه
(5) قدرت تحریک 1 pc
(6) نرم افزار درایور 1 مجموعه
(7) سیستم خنک کننده 1 مجموعه
(8) چاپگر رنگی 1 مجموعه
(9) حسگر شتاب (شامل خط خروجی) 1 pc
2-4-2 مشخصات نرم افزار کنترل
2-4-2-1 موج سینوسایدال
(1) حالت کنترل: نرم افزار کنترل موج سینوسایدال
(2) محدوده فرکانس: 1.0 تا 5000 هرتز (1.0 تا 12000 هرتز اختیاری است)
(3) محدوده داینامیک کنترل: 100dB
(4) زمان حلقه بسته: 10ms
(5) دقت کنترل: ±1dB
(6) وضوح فرکانس: 0.01٪
(7) سرعت پاکسازی: پاکسازی خطی 0 تا 6000 هرتز/ ثانیه؛ پاکسازی لوگاریتیمی 0 تا 6000 هرتز/ ثانیه
(8) تحریف موج: <0.3%
2-4-2-2 موج تصادفی
(1) حالت کنترل: PSD
(2) محدوده فرکانس: DC تا 4800Hz، ((DC تا 11000Hz اختیاری است)
(3) وضوح: حداکثر 1600 خط
(4) محدوده پویا کنترل: 90dB
(5) زمان حلقه بسته: به طور معمول 100ms
(6) دقت کنترل: ±1dB
2-4-2-3 موج شوک
(1) حالت کنترل: شکل موج می تواند کنترل شود
(2) حالت شوک: موج نیمه سینوس، موج دندان، موج مثلثی، موج مستطیل، موج تراپیز
(3) محدوده فرکانس: DC تا 22000Hz
(4) قاب: حداکثر 32K
(5) زمان زمان: 0.5-3000ms
(6) حالت جبران: قبل از پالس، پس از پالس، قبل/پس از پالس
