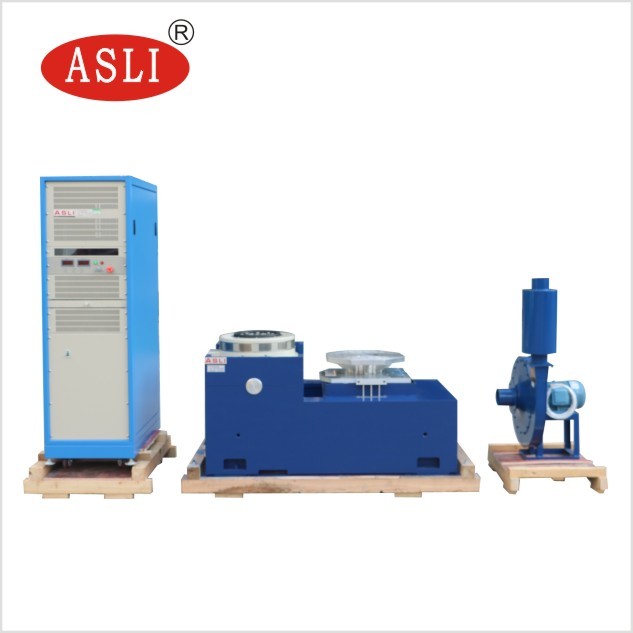

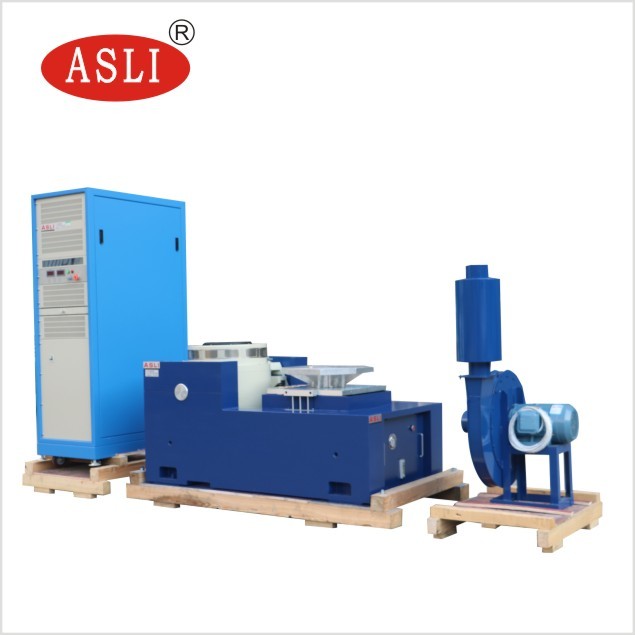

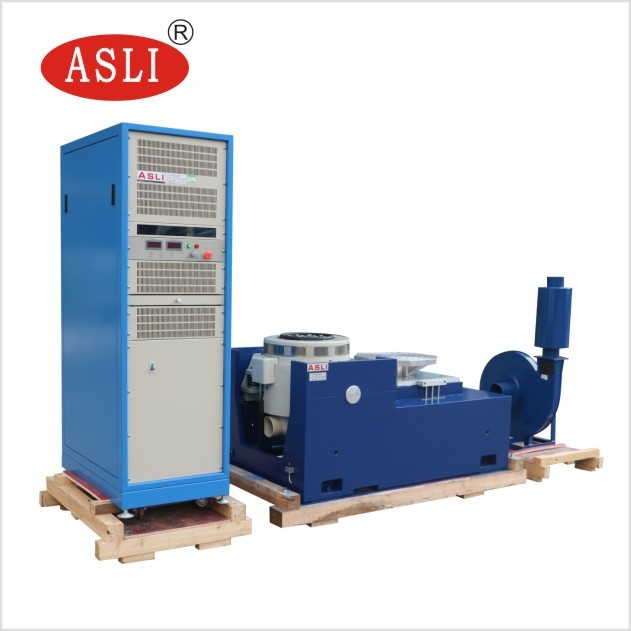

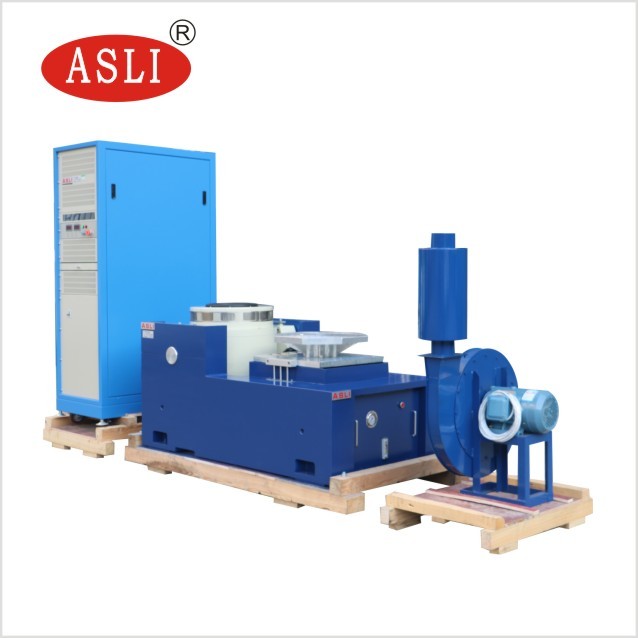

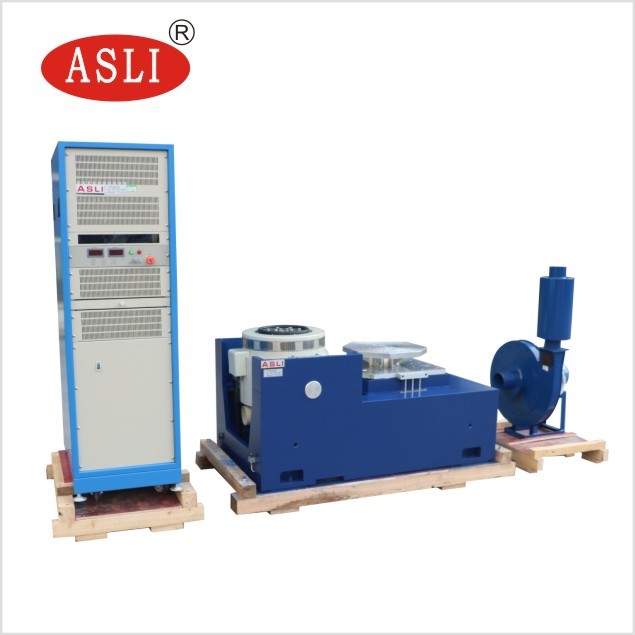

3000N 1.6m / S شاخه الکترودینامیکی
Product Details
| نیروی سینو: | 3000N | گسترش دهنده عمودی: | 500 * 500 میلی متر |
|---|---|---|---|
| میز لغزش افقی: | 500 * 500 میلی متر | سرعت: | 1.6 متر بر ثانیه |
| جابه جایی: | 25 | شتاب: | 100 گرم |
| قدرت: | سیم 380V 3 فاز 5 | ||
| برجسته کردن |
3000N 1.6m / s شاخه الکترودینامیکی,380V شاکر الکترودینامیکی عمودی,3000N 1.6m / s جدول تست ارتعاش |
||
Product Description
میز آزمایش ارتعاش الکترودینامیکی UN 38.3 برای باتری های خودرو و موتور سیکلت
1 300kgf سیستم کنترل ارتعاش دستگاه تست ارتعاش مکانیکی محمولهامکانات:
1. اسکلت دایره پویای خوب طراحی شده ، با فرکانس تشدید محوری مرحله بالاتر.
2. مدار دو مغناطیسی ، نشت شار مغناطیسی کم ، ساختار جمع و جور و منطقی.
3یاطاقان غلتکی Rocker Rod جهت گیری سختی بدنه کامپوزیت مستقیم و واردات ، ظرفیت بار خارج از مرکز.
4.پایه ایزوله Trunnion اختصاص داده شده به استفاده از هورمون ، نصب راحتی تلفن همراه.
5. فناوری پیشرفته در اطراف سیستم حرکت می کند تا اطمینان حاصل شود که دایره دینامیکی با قابلیت اطمینان بالا است.
6. طراحی کانال جدید و افزایش اثر خنک کننده.
7. سفتی استاتیک ، سفتی پویای بادکنک کوچک تحمل ، بالا بردن تحمل میز ارتعاش ظرفیت
2. سیستم کنترل ارتعاش دستگاه تست ارتعاش مکانیکی محموله 300 کیلوگرمکاربرد:
لرزش الکترودینامیکی و تجهیزات آزمایش لرزش برای آزمایشگاهبه طور گسترده ای مورد استفاده در دفاع ملی ،سلاح ، هواپیمایی ، هوافضا ، ارتباطات ،الکترونیک ،برقیلوازم خانگی ،ارتباطات ، لوازم خانگی وزمینه های دیگر
3 300kgf سیستم کنترل ارتعاش دستگاه تست ارتعاش مکانیکی محمولهپارامترهای فنی:
|
مدل |
سینوسی دارای امتیاز زور(N) |
دارای رتبه تصادفی زور(N) |
فرکانس محدوده (هرتز) |
دارای رتبه شتاب (اماس2) |
دارای رتبه سرعت (متر بر ثانیه) |
دارای رتبه جایگزینی (pp) میلی متر |
حداکثر بارگذاری (کیلوگرم) |
سیم پیچ متحرک (کیلوگرم) |
بعد، ابعاد، اندازه از سیم پیچ متحرک (میلی متر) |
|
ES-1 |
1000 |
1000 |
3-3500 |
400 |
1.2 |
25 |
70 |
2.5 |
Φ150 |
|
ES-3 |
3000 |
3000 |
3-3500 |
1000 |
1.6 |
25 |
100 |
3.5 |
Φ150 |
|
ES-6 |
6000 |
6000 |
3-3500 |
1000 |
1.6 |
25 |
180 |
6.5 |
Φ230 |
|
ES-10 |
10000 |
10000 |
3-3000 |
1000 |
1.8 |
51 |
270 |
14 |
Φ240 |
|
ES-20 |
20000 |
20000 |
3-3000 |
1000 |
1.8 |
51 |
300 |
30 |
Φ320 |
پارامترهای فنی نیمکت آزمون ارتعاش با فرکانس بالا:
| مدل | سینوسی دارای امتیاز نیرو (N) |
دارای امتیاز تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب دارای رتبه (m / s)2) | سرعت مجاز (متر بر ثانیه) | جابجایی دارای امتیاز (pp) میلی متر |
حداکثردر حال بارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (میلی متر) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
......

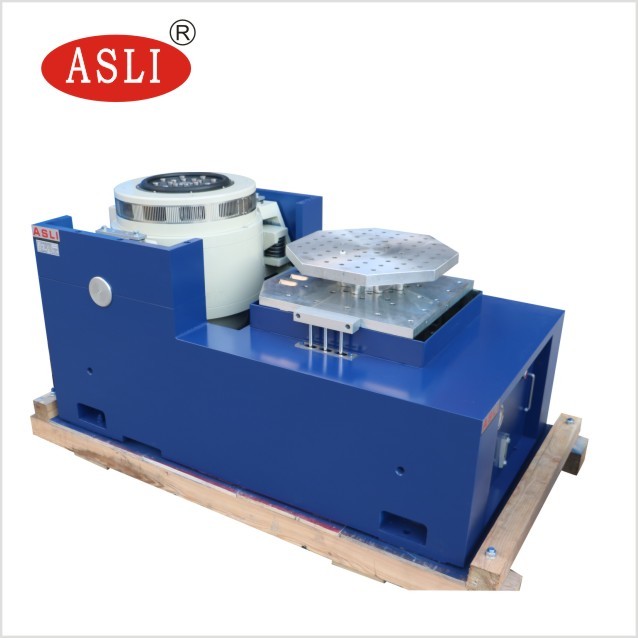

لرزشگیر الکترو دینامیکی ES-3
1. پارامترها
(1)Rated Force: نیروی سینوسی3000N؛نیروی تصادفی3000N؛نیروی شوک 6000N؛
(2)محدوده فرکانس: 3 هرتز تا 3500 هرتز ، رفعفرکانس d ، رفت و برگشت رفت و برگشت ، سینوس ، تصادفی ، شوک
(3)حالت فرکانس رفت و برگشت:خطی، لگاریتمی ، رفت و برگشت رفت و برگشت ، فرکانس ثابت
(4)فرکانس رفت و برگشتبار:1 تا 32767
(5)فرکانس رفت و برگشتزمان:فرکانس ثابت/ تنها 1-3600 دقیقه ، منحنی های فرکانس رفت و برگشت را می توان نمایش داد.
(7)حداکثرسرعت: 1.6 متر در ثانیه
(8)حداکثرجابجایی: 25mmp-p (بدون بار) ، اوج دو برابر
(9)تأثیر دیسقرار دادن: 25 میلی متر
(10)وزن سیم پیچ متحرک: 3.0 کیلوگرم
(11)Wibration Wave: سینوسی ، تصادفی ، شوک ، طیف کنترل ، موج ، محدوده دینامیکی سیگنال را می توان نمایش داد
(12)قطر سیم پیچ متحرک:Φ150 میلی متر
(13) سیستم ارتعاش Dتصویر: W950xH650xD800 میلی متر
(14) سیستم ارتعاشوزن: 750 کیلوگرم
2 جزئیات اجزای لرزش
(1) ژنراتور ارتعاش 1 مجموعه
(2) کنترل ارتعاش 1 مجموعه
(3) مجموعه اتاق ارتباطات 1 مجموعه
(4) مجموعه تقویت کننده قدرت DA-3
(5) قدرت تحریک 1 عدد
(6) 1 درایور نرم افزار
(7) سیستم خنک کننده 1 مجموعه
(8) چاپگر رنگی 1 مجموعه
(9) سنسور شتاب (شامل خط خروجی) 1 عدد
2-4-2 کنترل مشخصات نرم افزار
2-4-2-1 موج سینوسی
(1) حالت کنترل: نرم افزار کنترل شکل موج سینوسی
(2) دامنه فرکانس: 1.0 تا 5000 هرتز (1.0 تا 12000 هرتز اختیاری است)
(3) محدوده دینامیکی کنترل: 100dB
(4) زمان حلقه بسته: 10 میلی ثانیه
(5) دقت کنترل: 1dB
(6) وضوح فرکانس: 0.01
(7) سرعت رفت و برگشت: رفت و برگشت خطی 0 تا 6000hz / s ؛رفتگر لگاریتمی0 تا 6000 هرتز در ثانیه
(8) اعوجاج موج: <0.3 <
2-4-2-2 موج تصادفی
(1) حالت کنترل: PSD
(2) محدوده فرکانس: DC تا 4800Hz ، (DC تا 11000Hz اختیاری است)
(3) وضوح: حداکثر 1600 خط
(4) محدوده دینامیکی کنترل: 90dB
(5) زمان حلقه بسته: معمولاً 100 مایل
(6) دقت کنترل: 1dB
2-4-2-3 شوک ویو
(1) حالت کنترل: شکل موج را می توان کنترل کرد
(2) حالت شوک: موج نیمه سینوسی ، موج دندان اره ای ، موج مثلثی ، موج مستطیلی ، موج ذوزنقه ای
(3) محدوده فرکانس: DCto22000Hz
(4) قاب: حداکثر 32K
(5) مدت زمان: 0.5-3000ms
(6) حالت جبران: قبل از نبض ، پس از نبض ، قبل / بعد از نبض
4. گارانتی: یک سال گارانتی رایگان ، تعمیر و نگهداری مادام العمر.
5. خدمات پس از فروش:پس از دریافت تماس ، ظرف 2 ساعت بازخورد دهید
6. خدمات:خدمات نصب شده ، خدمات طراحی ، خدمات برچسب خریدار.
ASLi (چین) شرکت تجهیزات تست ، با مسئولیت محدود ساخت یک سابقه طولانی است تجهیزات تست ، در 10 سال گذشته ، ما به ساخت اتاق های آب و هوایی ، شبیه سازی تجهیزات آزمایش محیطی و تجهیزات آزمایش مکانیکی اختصاص داده ایم.
محصولات اصلی ASLi: محيط هاي محيطي ، محفظه دما (رطوبت) ، محفظه PCT / Hast (محفظه تست تنش بسيار تسريع شده) ، محفظه ESS ، راه رفتن در محفظه پايداري ، اجاق گاز خلاuum ، تست لرزش ، تست شوك مكانيكي ، محفظه ارتعاش تركيبي محيطي و غيره
سالات متداول
کارخانه ، 28 سال تمرکز در زمینه ابزار آزمون ، 4 سال تجربه صادرات.
2. بعد از سفارش ، کی تحویل داده می شود؟
به طور کلی حدود 20 روز کاری ، اگر محصولات ما به پایان رسیده باشد ، می توانیم حمل و نقل را در 3 روز کاری ترتیب دهیم.
لطفاً توجه داشته باشید که زمان تولید ما به موارد خاص و مقادیر خاص بستگی دارد.
3. در مورد گارانتی با خدمات پس از فروش چطور؟
12 ماه گارانتی.
پس از گارانتی ، تیم حرفه ای خدمات پس از فروش پشتیبانی فنی کاملی را ارائه می دهند و به مشتری کمک می کنند تا در هنگام استفاده از محصول ما مشکلات پیش آمده را برطرف کند ، مشکلات و شکایات مهمان را به موقع و حرفه ای برطرف کند.
4. در مورد خدمات و کیفیت محصول چطور؟
سرویس:خدمات نصب شده ، خدمات طراحی ، خدمات برچسب خریدار.
کیفیت:هر ابزار باید 100 examination بررسی و آزمایش کیفیت انجام شود ، محصولات نهایی قبل از حمل و تحویل کالا باید از طریق موسسات کالیبراسیون شخص ثالث انجام شود.
5. نحوه نصب و آموزش چگونه است؟
اگر نصب و آموزش محصولات آسان باشد ، مشتریان می توانند راهنمای کاربری و نگهداری نصب و استفاده را بیاموزند.
اگر استفاده از این محصولات سخت است ، مشتریان می توانند به کارخانه ASLi بیایند تا نحوه نصب و استفاده را بیاموزند.و مهندسان ما گذرنامه دارند ، ما می توانیم به خارج از کشور برویم.
6. محصولات اصلی شما چیست؟
اتاق های محیط زیست،محفظه دما (رطوبت)،محفظه PCT / Hast (محفظه آزمایش استرس بسیار سریع)،محفظه ESS،در محفظه پایداری قدم بزنید،اجاق گاز خلاuum،اتاق ارتفاع،سیستم تست لرزش،تست شوک مکانیکی،محفظه ارتعاش ترکیبی محیطی،و غیره.
خوش آمدید مشتریان جدید و منظم ما از کارخانه ما بازدید می کنند ، و هر گونه سوال لطفا با ما تماس بگیرید
