دستگاه تست لرزش با فرکانس بالا دستگاه تکان دهنده تجهیزات تست شوک ارتعاشی
برای سیستم آزمایش ارتعاش ، لطفاً برای موارد زیر آماده شده و درخواست خود را ارسال کنید ، ما به شما پیشنهاد می کنیم مدل مناسب را به شما معرفی کنیم
شرح نمونه
جرم آزمایش نمونه
ابعاد نمونه
در صورت موجود بودن مشخصات تست
حداکثر شتاب آزمون
آزمون جهت X ، Y ، Z یا فقط جهت جهت Z
مشخصات مدل در صفحه نمایش
| مشخصات سیستم | |||
| مدل سیستم: | ES- 3 | ||
| محدوده فرکانس: | 3 ~ 3500 | ||
| نیروی رتبه بندی شده | سینوس N | 3000 | |
| تصادفی N | 3000 | ||
| شوک N | 6000 | ||
| حداکثر Acc | سینوس (متر بر ثانیه) | 1000 | |
| تصادفی (m/s2 rms) | 1000 | ||
| شوک (m/s2) | 2000 | ||
| حداکثر Vel. | سینوس (متر بر ثانیه) | 1.6 | |
| شوک (m/s2) | 1.6 | ||
| حداکثر دیسپ | حداکثر سفر میلی متر (ص) |
25 | |
| سیم پیچ متحرک | 3.5 کیلوگرم | ||
| ابعاد سیم پیچ متحرک | قطر 230 میلی متر | ||
| حداکثر بار: | 100 کیلوگرم | ||
سایر انتخاب های لرزش گیر موجود
| مدل |
سینوس دارای رتبه نیرو (N) |
دارای رتبه بندی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب دارای رتبه (متر بر ثانیه)2) | سرعت امتیاز (متر بر ثانیه) |
جابجایی درجه بندی شده (ص) میلی متر |
حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) |
ابعاد از سیم پیچ متحرک (میلی متر) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال ارتعاش برای آزمایش تصادفی
امکانات:
1. اسکلت دایره پویا به خوبی طراحی شده ، با فرکانس رزونانس محوری بالاتر.
2. مدار دو مغناطیسی ، نشت شار مغناطیسی کم ، ساختار جمع و جور و منطقی.
3. یاتاقان های غلتکی Rocker Rod مستقیم و جهت گیری سختی بدنه کامپوزیت جهت واردات ، ظرفیت بار غیر عادی.
4. پایه انزوا Trunnion اختصاص داده شده به استفاده از هورمون ، نصب راحتی تلفن همراه.
5. فناوری پیشرفته در اطراف سیستم حرکت می کند تا اطمینان حاصل شود که دایره پویا دارای قابلیت اطمینان بالا است.
6. طراحی مجرای جدید و افزایش اثر خنک کننده.
7. سفتی استاتیک ، سفتی پویا بالون کوچک یاتاقان ، افزایش ظرفیت میز ارتعاش ، بهبود عملکرد فرکانس پایین.پارامترهای فنی جدول ارتعاش افقی (آزمون محور X ، Y)
پارامترهای فنی جدول ارتعاش عمودی (Z ، آزمون محور):

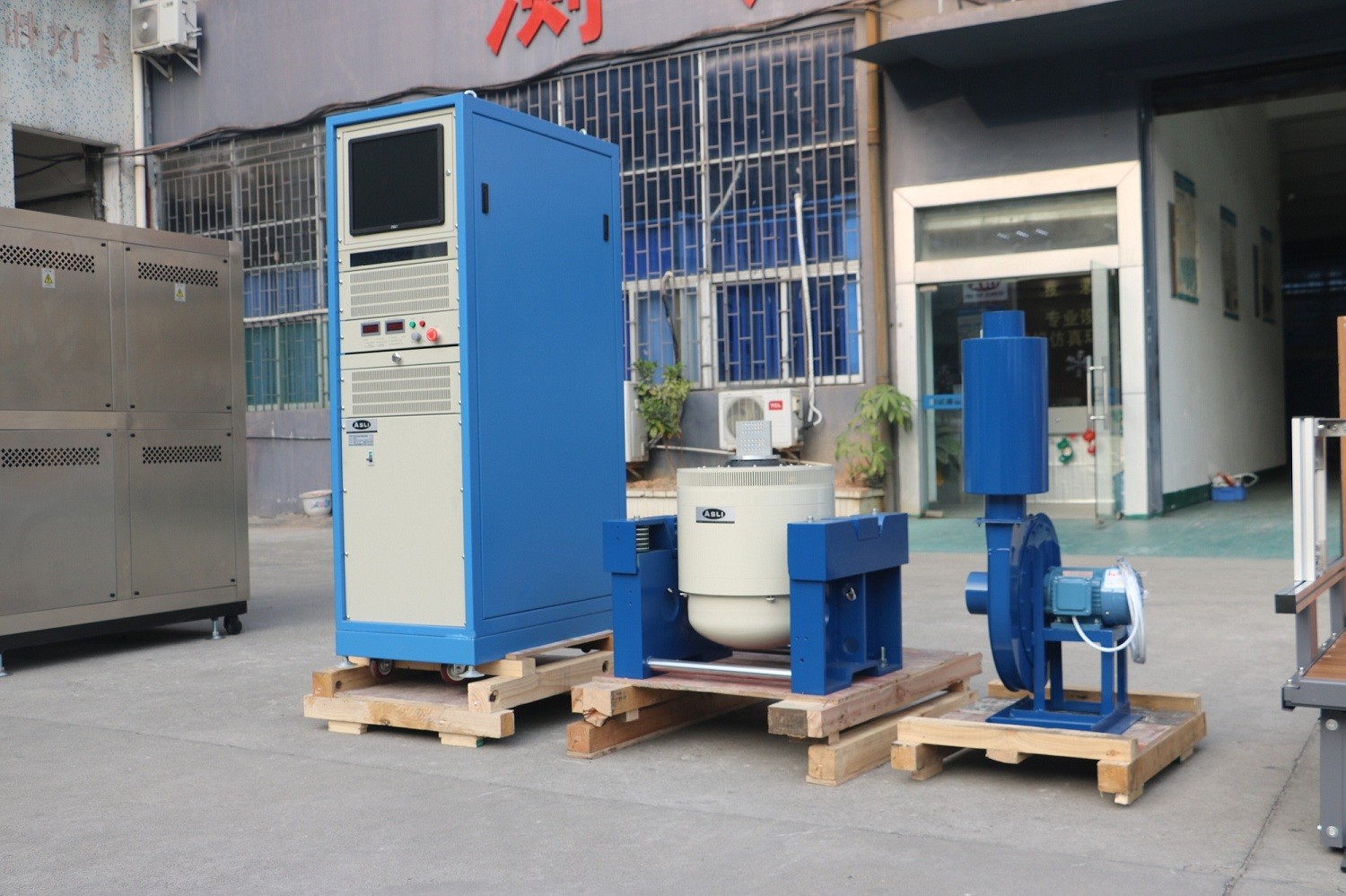

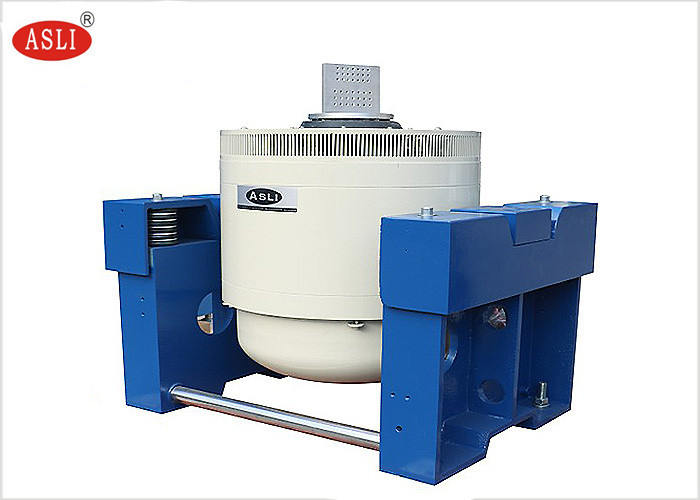

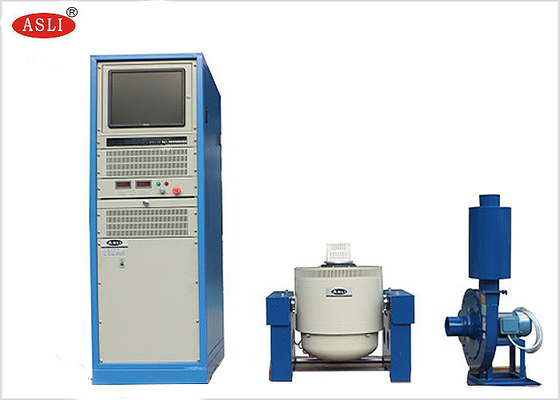

عکسهای مرجع:
بسته بندی تصویر:
