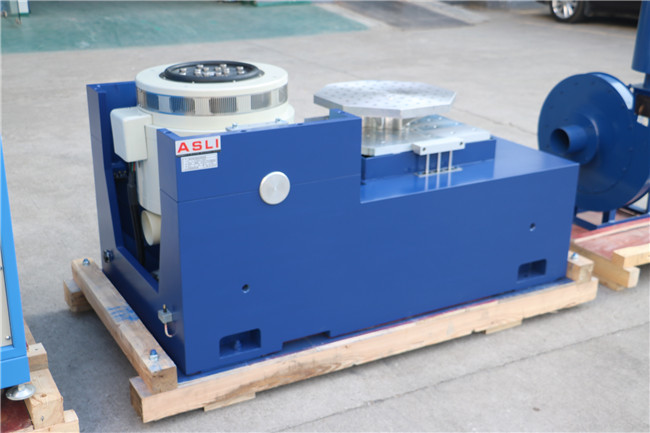

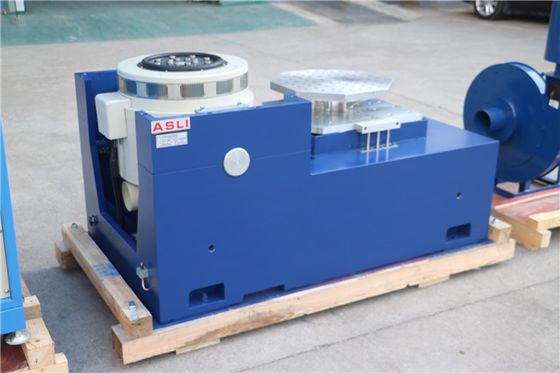

لرزش گیر الکترودینامیکی برای حرکت سینوسی، شوک نیمه سینوسی و تست ارتعاش تصادفی
پیکربندی میز تکان دادن:
محدوده فرکانس کنترل لرزشگیر از DC تا 3 کیلوهرتز و برای تست های شوک با شتاب بالا و همچنین برای آزمایش با تحریکات سینوسی، تصادفی و گذرا مناسب هستند.
آرمیچرهای قابل تعویض و سبک - سازگاری را از نظر اقتصادی افزایش می دهند، زیرا همان شیکر را می توان با آرمیچرهای مختلف برای تنظیم سطح نصب مطابق با اندازه دستگاه مورد آزمایش نصب کرد.
کاربرد
لرزاننده ارتعاشی فرکانس بالا با استفاده از "ساختار مدار مغناطیسی دوگانه"، "دایره‌های عمل اسکلت خود تولید شده"، "پشتیبانی هوابرد" و "بلبرینگ‌های غلتکی و هدایت خطی"، "ایزوله‌سازی تروننیون" فناوری مدرن پیشرفته و فناوری ویژه، قابل تکمیل است. در تست ارتعاش سینوسی سه محوری X، Y، Z و تست‌های ارتعاش تصادفی پهن‌باند، که باید توسط تست پالس کلاسیک (نیم سینوسی) و طیف پاسخ شوک تکمیل شود.این به طور گسترده ای در دفاع ملی، سلاح، هوانوردی، هوا فضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شود.
(1) نیروی نامی: نیروی سینوسی 6000 نیوتن.نیروی تصادفی 6000N;نیروی ضربه 12000 نیوتن؛
(2) محدوده فرکانس: 5 هرتز تا 3500 هرتز، فرکانس ثابت، رفت و برگشت به جلو و عقب، سینوسی، تصادفی، شوک
(3) حالت فرکانس رفت و برگشت: خطی، لگاریتمی، رفت و برگشت به جلو و عقب، فرکانس ثابت
(4) زمان‌های فرکانس جابجایی: 1 تا 32767
(5) زمان فرکانس رفت و برگشت: فرکانس ثابت/تک 1-3600 دقیقه، منحنی های فرکانس رفت و برگشت را می توان نمایش داد.
(6) حداکثرشتاب 1000 متر بر ثانیه2(بدون بار)
(7) حداکثر بار 180 کیلوگرم
(8) حداکثرجابجایی: 25 میلی‌متر pp (بدون بار)، پیک دوبل
(9) جابجایی ضربه: 25 میلی متر
(10) وزن کویل متحرک: 6.5 کیلوگرم
(11) جهت ارتعاش: عمودی
(12) موج ارتعاشی: سینوسی، تصادفی، شوک
(13) قطر سیم پیچ متحرک: Φ230 میلی متر
(14) ابعاد سیستم لرزش (mm): W850xH750xD550mm
(15) وزن سیستم لرزش: 590 کیلوگرم
2-2 جزئیات اجزای ارتعاشی

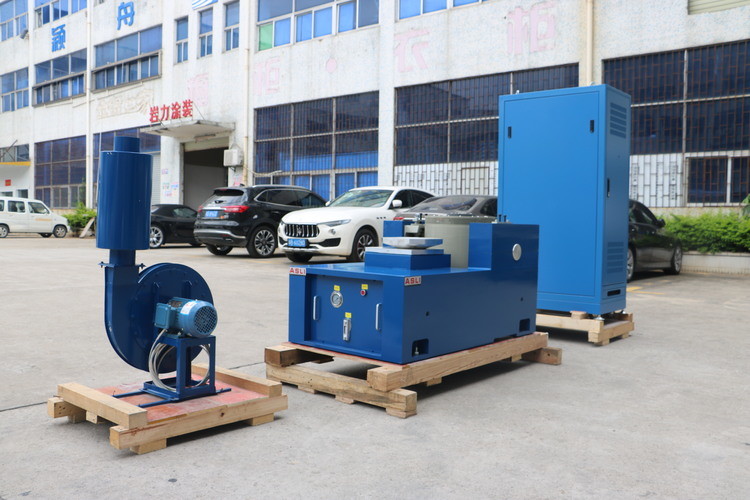

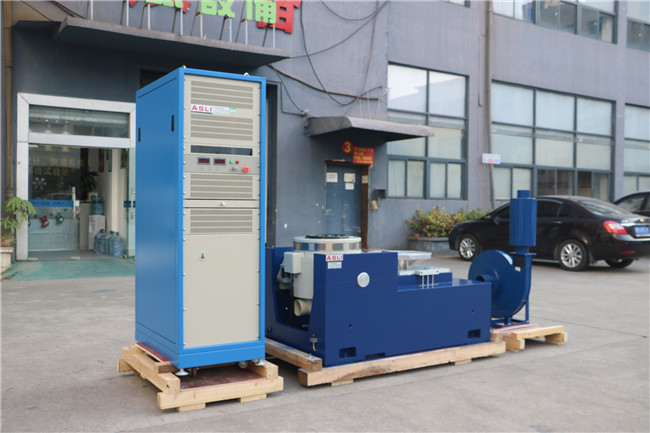

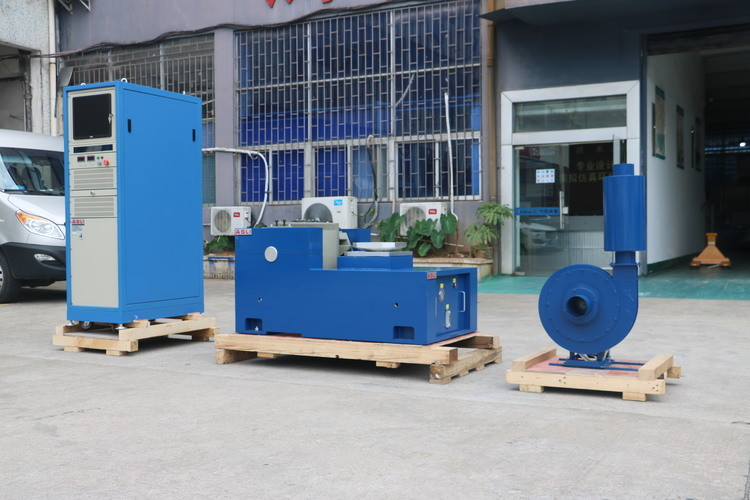

(1) مولد ارتعاش 1 مجموعه
(2) کنترل ارتعاش 1 مجموعه
(3) مجموعه اتاق اتصال ارتباطات 1
(4) DA-6 Power Amplifier 1 set
(5) قدرت تحریک 1 عدد
(7) مجموعه نرم افزار راننده 1
(8) سیستم خنک کننده 1 مجموعه
(9) کامپیوتر صنعتی 1 مجموعه
پارامترهای فنی:
| نام | میز ارتعاش بسته بندی/تستر میز ارتعاش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی دارای رتبه (N) | نیروی تصادفی رتبه‌بندی شده (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (pp)mm | حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
