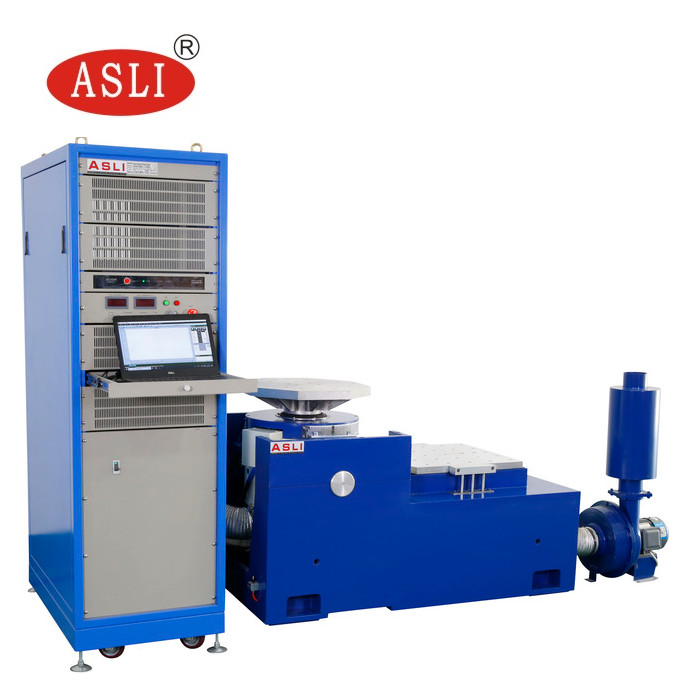

دستگاه تست ارتعاش سینوسی و تصادفی با کنترل کننده ارتعاش و تقویت کننده قدرت
استانداردها: MIL-STD، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIS، BS و غیره
کاربرد
لرزاننده ارتعاشی فرکانس بالا با استفاده از "ساختار مدار مغناطیسی دوگانه"، "دایره‌های عمل اسکلت خود تولید شده"، "پشتیبانی هوابرد" و "بلبرینگ‌های غلتکی و هدایت خطی"، "ایزوله‌سازی تروننیون" فناوری مدرن پیشرفته و فناوری ویژه، قابل تکمیل است. در تست ارتعاش سینوسی سه محوری X، Y، Z و تست‌های ارتعاش تصادفی پهن‌باند، که باید توسط تست پالس کلاسیک (نیم سینوسی) و طیف پاسخ شوک تکمیل شود.
صنایع کاربردی:خودرو، الکترونیک، هوا فضا، کشتی، مخابرات، فوتوالکترونیک، ابزار و غیره
(1) نیروی نامی: نیروی سینوسی 6000 نیوتن.نیروی تصادفی 6000N;نیروی ضربه 12000 نیوتن؛
(2) محدوده فرکانس: 5 هرتز تا 3500 هرتز، فرکانس ثابت، رفت و برگشت به جلو و عقب، سینوسی، تصادفی، شوک
(3) حالت فرکانس رفت و برگشت: خطی، لگاریتمی، رفت و برگشت به جلو و عقب، فرکانس ثابت
(4) زمان‌های فرکانس جارو: 1 تا 32767
(5) زمان فرکانس رفت و برگشت: فرکانس ثابت/تک 1-3600 دقیقه، منحنی های فرکانس رفت و برگشت را می توان نمایش داد.
(6) حداکثرشتاب 1000 متر بر ثانیه2(بدون بار)
(7) حداکثر بار 180 کیلوگرم
(8) حداکثرجابجایی: 25 میلی‌متر pp (بدون بار)، پیک دوبل
(9) جابجایی ضربه: 25 میلی متر
(10) وزن کویل متحرک: 6.5 کیلوگرم
(11) جهت ارتعاش: عمودی
(12) موج ارتعاشی: سینوسی، تصادفی، شوک
(13) قطر سیم پیچ متحرک: Φ230 میلی متر
(14) ابعاد سیستم لرزش (mm): W850xH750xD550mm
(15) وزن سیستم لرزش: 590 کیلوگرم
2-2 جزئیات اجزای ارتعاشی
(1) ژنراتور ارتعاش 1 مجموعه
(2) کنترل ارتعاش 1 مجموعه
(3) مجموعه 1 اتاق اتصال ارتباطات
(4) DA-6 تقویت کننده قدرت 1 مجموعه
(5) قدرت تحریک 1 عدد
(7) مجموعه نرم افزار درایور 1
(8) سیستم خنک کننده 1 مجموعه
(9) کامپیوتر صنعتی 1 مجموعه
پارامترهای فنی:
| نام | میز ارتعاش بسته بندی/تستر میز ارتعاش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی دارای رتبه (N) | نیروی تصادفی رتبه‌بندی شده (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (pp)mm | حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
