لینک بروشور رایگان برای دانلود در اینجا
استند آزمون ارتعاش فرکانس بالا ES-30.pdf
برای سیستم آزمایش لرزش، لطفا برای زیر آماده و ارسال پرسشنامه خود را، ما به شما کمک خواهد کرد torecommand مدل مناسب
شرح نمونه
جرم آزمایش نمونه
ابعاد نمونه
مشخصات تست اگر در دسترس باشد
حداکثر شتاب آزمون
آزمایش جهت X،Y،Z یا فقط جهت Z
مشخصات مدل در نمایش
| مشخصات سیستم | |||
| مدل سیستم: | ES-10 | ||
| محدوده فرکانس: | 3 ~ 3500 | ||
| قدرت نامی | سینوس N | 10000 | |
| N تصادفی | 20000 | ||
| شوک N | 20000 | ||
| حداکثر Acc. | سینوس (m/s2) | 1000 | |
| تصادفی (m/s2 rms) | 1000 | ||
| شوک ((m/s2) | 2000 | ||
| حداکثر ول. | سینوس (m/s2) | 1.8 | |
| شوک ((m/s2) | 1.8 | ||
| حداکثر سرعت | حداکثر سفر mm (p-p) |
51 | |
| کپسول حرکت | 12 کیلوگرم | ||
| ابعاد کویل متحرک | ۲۴۰ میلی متر | ||
| حداکثر بار: | 270 کيلوگرم | ||
سایر انتخاب های موجود در دستگاه لرزش
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-1 | 1000 | 1000 | ۳- ۳۵۰۰ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ۳- ۳۵۰۰ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ۳- ۳۵۰۰ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
نمونه لرزش برای آزمایش تصادفی
ویژگی ها:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت فلوکس مغناطيسي کم، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بارگذاری عجیب
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.

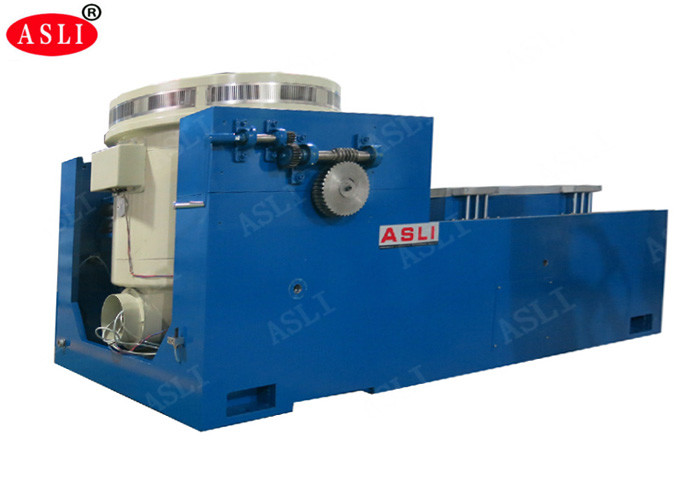

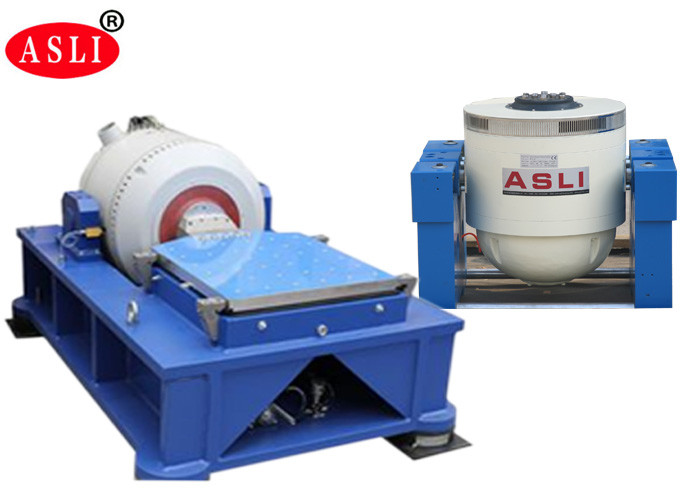

پارامترهای فنی جدول ارتعاش افقی (بررسی محور X،Y)

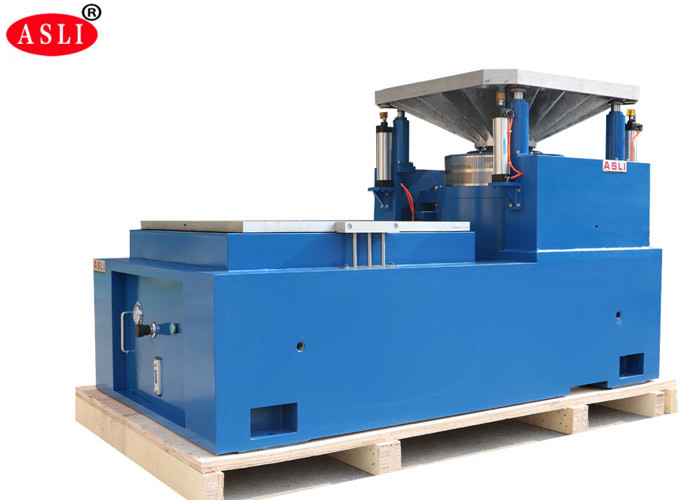

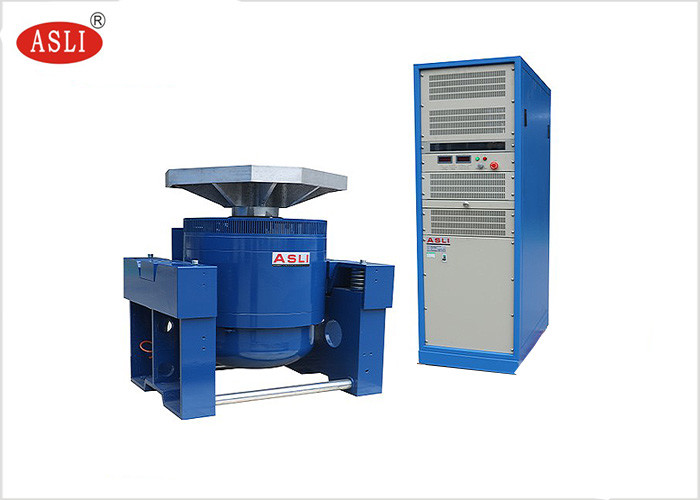

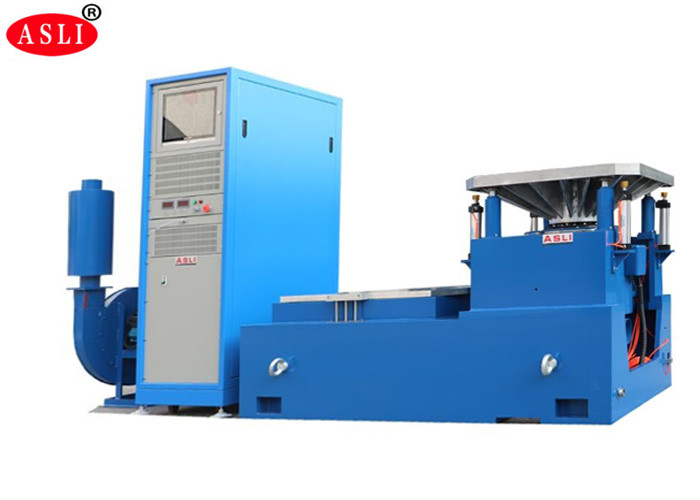

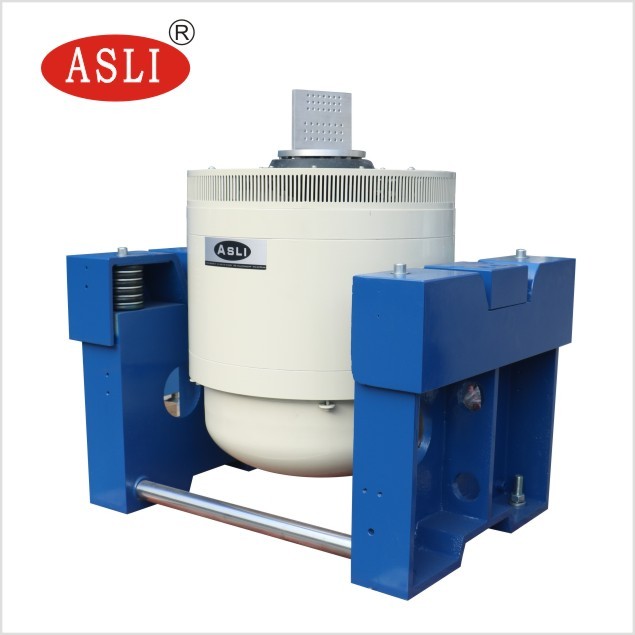

عکس ها برای مرجع:
اطلاعات بیشتر:
خوش آمديد که با ما تماس بگيريد
