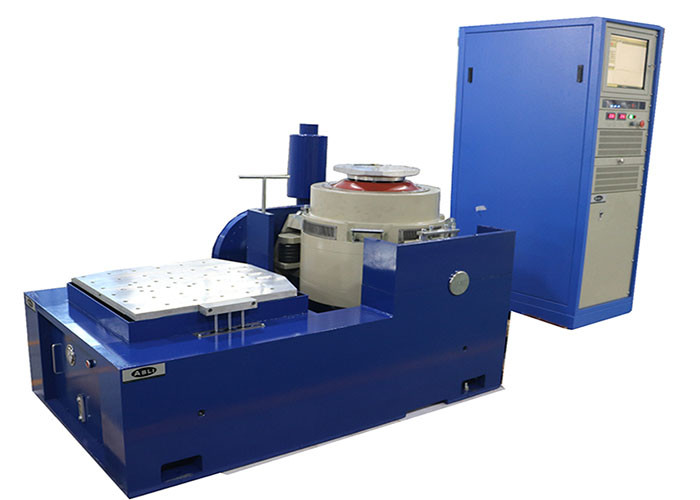

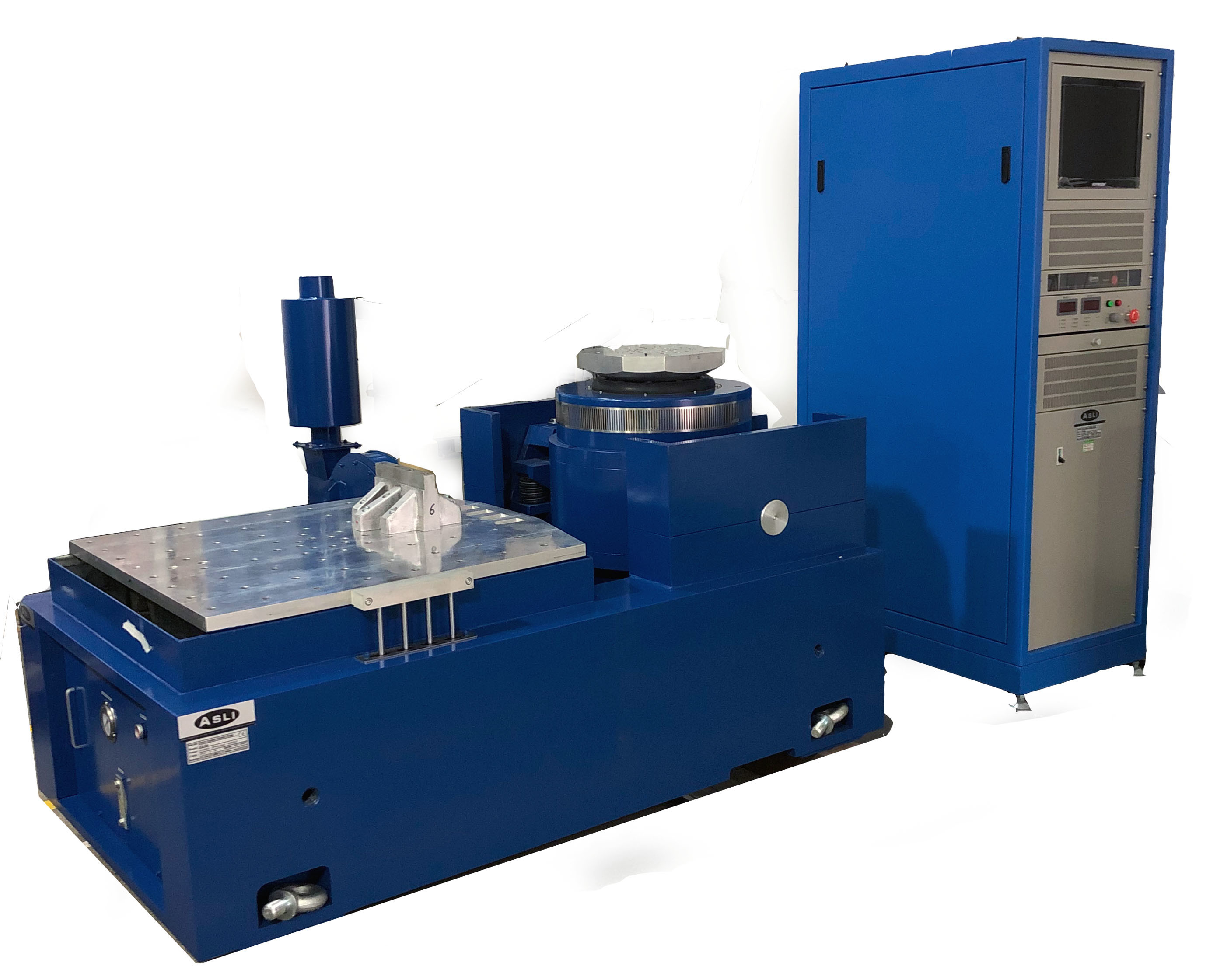

30000N لرزان الکترودینامیکی برای آزمایش ارتعاش دستگاه های نمایش LED
30000N لرزان الکترودینامیکی برای آزمایش ارتعاش دستگاه های نمایش LEDبه طور گسترده ای در صنایع دفاعی ، هواپیمایی ، هوافضا ، ارتباطات ، الکترونیک ، اتومبیل ، لوازم خانگی و سایر صنایع استفاده می شود.این نوع تجهیزات برای کشف خطاهای اولیه ، شبیه سازی شرایط کار واقعی و آزمایش مقاومت ساختار استفاده می شود ، کاربرد محصول گسترده است ، عرض برنامه آشکار است ، اثر آزمون قابل توجه و قابل اعتماد است.موج سینوسی ، FM ، رفتگر ، قابل برنامه ریزی ، ضرب فرکانس ، لگاریتم ، حداکثر شتاب ، مدولاسیون دامنه ، کنترل زمان ، کنترل کامل عملکرد کامپیوتر ، شتاب ثابت ساده / دامنه ثابت.تجهیزات از طریق عدم موفقیت مداوم در اجرای 3 ماه آزمایش ، عملکرد پایدار ، کیفیت قابل اعتماد.
برگه عملکرد
| شاکر (ES-30) | ||
| نیروی سینوسی (اوج) | 30 کیلو نیوتن | |
| نیروی شوک (اوج) | 60 کیلو نیوتن | |
| محدوده فرکانس | 5~2،600 هرتز | |
| جابجایی (مداوم) | 100 میلی متر | |
| حداکثرسرعت | 1.8 متر/ ثانیه | |
| حداکثرشتاب | 75 G | |
| قطر آرماتور | 445 میلی متر | |
| 1خیابان سفارش فرکانس تشدید | 2 ،400 هرتز | |
| لحظه غیر عادی مجاز | >500 نیوتن متر | |
| وزن آرماتور | 40 کیلوگرم | |
| بعد پیچ HE / ST | M10 (متریک) | |
| فرکانس جداسازی ارتعاش محوری | <3 هرتز | |
| حداکثر پبارگذاری | 500 کیلوگرم | |
| نشت شار مغناطیسی | ≤1 میلی لیتر | |
| ابعاد (L × W × H ، بسته بندی نشده) | 1،330x860x1،250 میلی متر | |
| وزن (بسته بندی نشده) | 2500 کیلوگرم | |
| نصب و راه اندازی | تشک لاستیکی (لنگر پیچ لازم است) | |
| تقویت کننده توان | ||
| خروجی تقویت کننده | 30 kVA | |
| SNR | >65 دسی بل | |
| ولتاژ خروجی | 120 ولت | |
| راندمان تقویت کننده | > 90٪ | |
| ابعاد (L × W × H ، بسته بندی نشده) | 800x900x2،100 میلی متر | |
| وزن (بسته بندی نشده) | 500 کیلوگرم | |
| دمنده (مدل # PBL-دبلیو30) | ||
| حجم هوا | 0.46 متر3/ ثانیه | |
| قدرت | 7.5 کیلو وات | |
| قطر مجرای هوا | 200 میلی متر | |
| فشار هوا | 8.8kPa | |
| نصب و راه اندازی | قادر به اتصال به سقف (حداکثر دو خم 90 درجه) ، حداکثر 20 "اجرا است | |

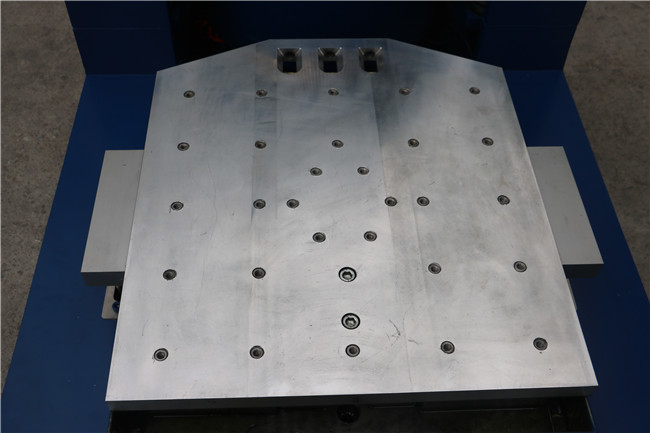

| جدول لغزش افقی | ||
| ابعاد | 600x600 میلی متر | |
| ضخامت | 45 میلی متر | |
| فرکانس منتقلید | 2000 هرتز | |
| تاثیر گذار مترالاغ | 54 کیلوگرم | |
|
توجه داشته باشید: 1. برای یکنواختی بهتر از یاتاقان فیلم فشار روغن استفاده می شود. |
||
| لرزش کنترل کننده و شتاب سنج | ||
| کنترل کننده لرزش | کنترل کننده لرزش با کالیبراسیون سینوسی ، تصادفی ، شوک و خودکار. | |
| شتاب سنج | 100 میلی ولت در گرم ، دامنه: 50 گرم ، فرکانس کاری: 1-10 کیلوهرتز ، وزن: 11 گرم ، با کابل کم صدا 10 فوت | |
| سایر توابع / لوازم جانبی پشتیبانی شده | ||
| اتاق های محیط زیست | پشتیبانی | |
| دستگاه های موبایل | قابل تنظیم | |
| تخته های عایق | قابل تنظیم | |
| فیکسچر | قابل تنظیم | |
| محیط کار سیستم | ||
| محدوده دما | 0-40 | |
| محدوده رطوبت | 090٪ ، بدون تراکم | |
| نیازمندی های قدرت | 380 ولت / 3 ثانیه /50 هرتز ، 40kVA | |
| فشار هوای فشرده | 0.6 مگاپاسکال | |
مشخصات
| نام | باتری اتومبیل EN50604 IEC62133 UN38.3 نیمکت تست لرزش برای آزمایش آزمایشگاه | ||||||||
| مدل | Sine Force (N) | نیروی تصادفی دارای رتبه (N) | محدوده فرکانس (هرتز) | شتاب دارای رتبه (متر بر ثانیه) | سرعت مجاز (متر بر ثانیه) | تغییر مکان (pp) میلی متر | حداکثردر حال بارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (میلی متر) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
