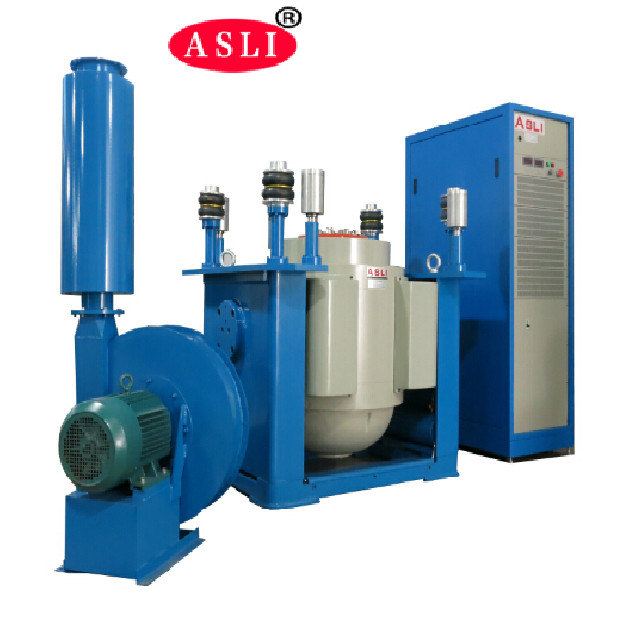

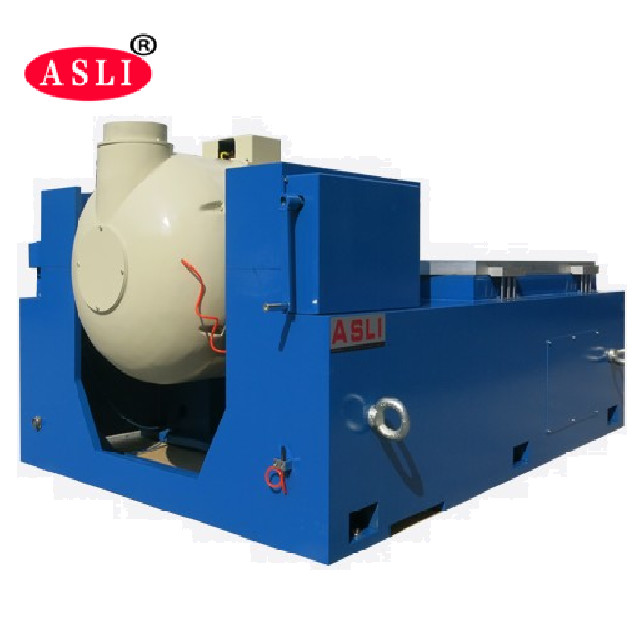

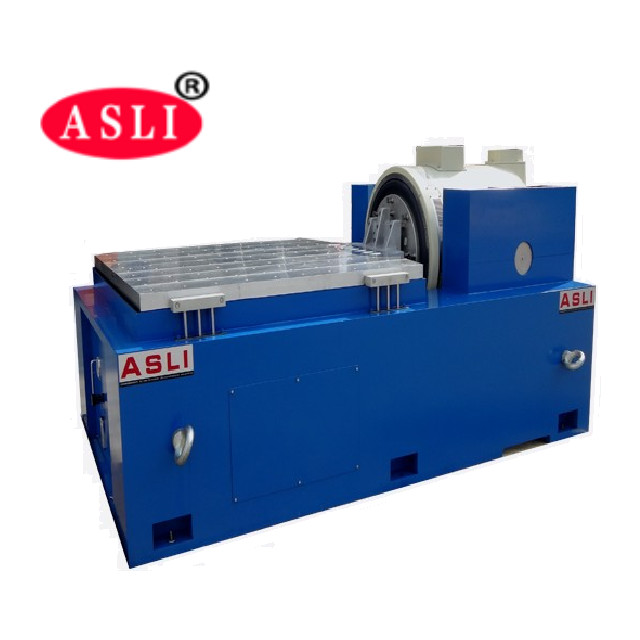

تجهیزات آزمایش لرزش تصادفی سینوسی افقی نوع الکترومغناطیسی
1 دستگاه ارتعاش نیروی رادیوم سینوسی عمودی / افقی از نوع الکترومغناطیسی کاربرد:
لرزش الکترودینامیکی و تجهیزات آزمایش لرزش برای آزمایشگاه به طور گسترده ای مورد استفاده در دفاع ملی ، سلاح ، هواپیمایی ، هوافضا ، ارتباطات ،الکترونیک ، برقی لوازم خانگی ، ارتباطات ، لوازم خانگی و زمینه های دیگر
2 دستگاه ارتعاش نیروی رادیوم سینوسی عمودی / افقی از نوع الکترومغناطیسی امکانات :
1. اسکلت دایره پویای خوب طراحی شده ، با فرکانس تشدید محوری مرحله بالاتر.
2. مدار دو مغناطیسی ، نشت شار مغناطیسی کم ، ساختار جمع و جور و منطقی.
3 یاطاقان غلتکی Rocker Rod جهت گیری سختی بدنه کامپوزیت مستقیم و واردات ، ظرفیت بار خارج از مرکز.
4.پایه ایزوله Trunnion اختصاص داده شده به استفاده از هورمون ، نصب راحتی تلفن همراه.
5. فناوری پیشرفته در اطراف سیستم حرکت می کند تا اطمینان حاصل شود که دایره دینامیکی با قابلیت اطمینان بالا است.
6. طراحی کانال جدید و افزایش اثر خنک کننده.
7. سفتی استاتیک ، سفتی پویای بادکنک کوچک تحمل ، بالا بردن تحمل میز ارتعاش ظرفیت
3 دستگاه ارتعاش نیروی رادیوم سینوسی عمودی / افقی از نوع الکترومغناطیسی پارامترهای فنی:
| مدل |
سینوسی دارای امتیاز زور (N) |
دارای رتبه تصادفی زور (N) |
فرکانس محدوده (هرتز) |
دارای رتبه شتاب (اماس2) |
دارای رتبه سرعت (متر بر ثانیه) |
دارای رتبه جایگزینی (pp) میلی متر |
حداکثر بارگذاری (کیلوگرم) |
سیم پیچ متحرک (کیلوگرم) |
بعد، ابعاد، اندازه از سیم پیچ متحرک (میلی متر) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
......

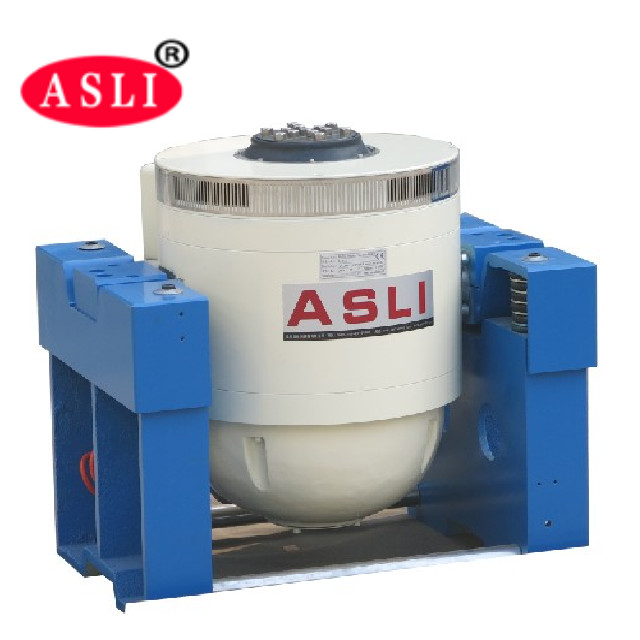

لرزشگیر الکترو دینامیکی ES-6
1. پارامترها
(1) Rated Force: نیروی سینوسی 6000N؛نیروی تصادفی6000N؛12)000N؛
(2) محدوده فرکانس: 3 هرتز تا 3500 هرتز ، رفعفرکانس d ، رفت و برگشت رفت و برگشت ، سینوس ، تصادفی ، شوک
(3)حالت فرکانس رفت و برگشت: خطی، لگاریتمی ، رفت و برگشت رفت و برگشت ، فرکانس ثابت
(4)فرکانس رفت و برگشت بار: 1 تا 32767
(5)فرکانس رفت و برگشت زمان: فرکانس ثابت/ تنها 1-3600 دقیقه ، منحنی های فرکانس رفت و برگشت را می توان نمایش داد.
(7)حداکثرسرعت: 1.6 متر در ثانیه
(8)حداکثرجابجایی: 25mmp-p (بدون بار) ، اوج دو برابر
(9)تأثیر دیسقرار دادن: 25 میلی متر
(10)وزن سیم پیچ متحرک: 6.5 کیلوگرم
(11)Wibration Wave: سینوسی ، تصادفی ، شوک ، طیف کنترل ، موج ، محدوده دینامیکی سیگنال را می توان نمایش داد
(12)قطر سیم پیچ متحرک: Φ230 میلی متر
(13) سیستم ارتعاش Dتصویر: W950xH650xD800 میلی متر
(14) سیستم ارتعاش وزن: 750 کیلوگرم

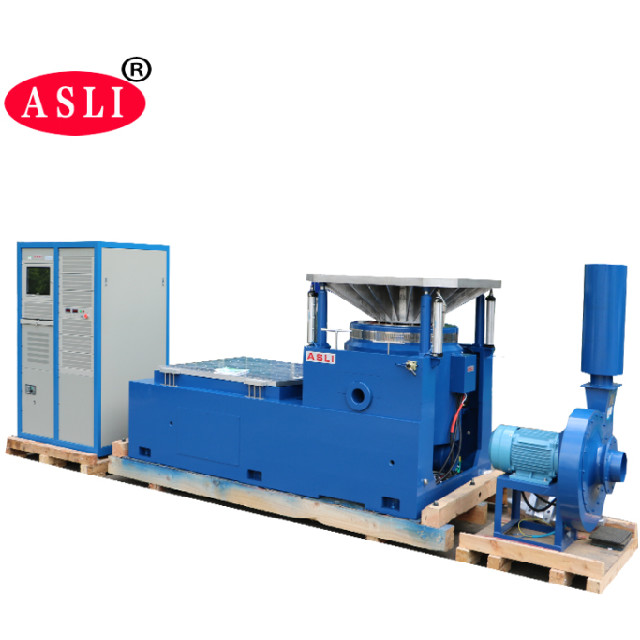

2 جزئیات اجزای لرزش
(1) ژنراتور ارتعاش 1 مجموعه
(2) کنترل ارتعاش 1 مجموعه
(3) مجموعه اتاق ارتباطات 1 مجموعه
(4) DA-6 تقویت کننده قدرت 1 مجموعه
(5) قدرت تحریک 1 عدد
(6) 1 درایور نرم افزار
(7) سیستم خنک کننده 1 مجموعه
(8) چاپگر رنگی 1 مجموعه
(9) سنسور شتاب (شامل خط خروجی) 1 عدد
2-4-2 کنترل مشخصات نرم افزار
2-4-2-1 موج سینوسی
(1) حالت کنترل: نرم افزار کنترل شکل موج سینوسی
(2) دامنه فرکانس: 1.0 تا 5000 هرتز (1.0 تا 12000 هرتز اختیاری است)
(3) محدوده دینامیکی کنترل: 100dB
(4) زمان حلقه بسته: 10 میلی ثانیه
(5) دقت کنترل: 1dB
(6) وضوح فرکانس: 0.01
(7) سرعت رفت و برگشت: رفت و برگشت خطی 0 تا 6000hz / s ؛ رفتگر لگاریتمی 0 تا 6000 هرتز در ثانیه
(8) اعوجاج موج: <0.3 <
2-4-2-2 موج تصادفی
(1) حالت کنترل: PSD
(2) محدوده فرکانس: DC تا 4800Hz ، (DC تا 11000Hz اختیاری است)
(3) وضوح: حداکثر 1600 خط
(4) محدوده دینامیکی کنترل: 90dB
(5) زمان حلقه بسته: معمولاً 100 مایل
(6) دقت کنترل: 1dB
2-4-2-3 شوک ویو
(1) حالت کنترل: شکل موج را می توان کنترل کرد
(2) حالت شوک: موج نیمه سینوسی ، موج دندان اره ای ، موج مثلثی ، موج مستطیلی ، موج ذوزنقه ای
(3) محدوده فرکانس: DCto22000Hz
(4) قاب: حداکثر 32K
(5) مدت زمان: 0.5-3000ms
(6) حالت جبران: قبل از نبض ، پس از نبض ، قبل / بعد از نبض
4. گارانتی: یک سال گارانتی رایگان ، تعمیر و نگهداری مادام العمر.
5. خدمات پس از فروش: پس از دریافت تماس ، ظرف 2 ساعت بازخورد دهید
6. خدمات:خدمات نصب شده ، خدمات طراحی ، خدمات برچسب خریدار.
