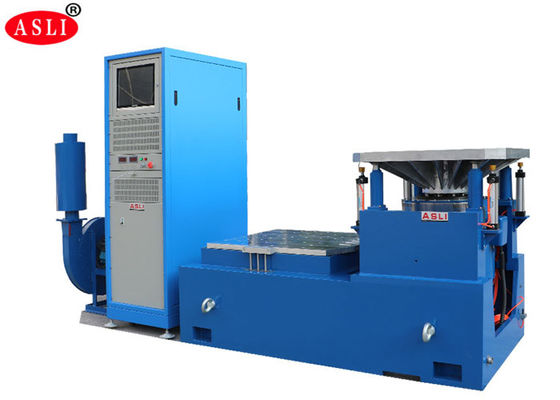

سیستم لرزاننده الکترونیکی فرکانس بالا 2KN~300KN در تجهیزات آزمایشگاهی
مشخصات مدل در نمایشگر
| مشخصات سیستم | |||
| مدل سیستم: | ES- 20 | ||
| محدوده فرکانس: | 3~3000 | ||
| نیروی نامی | سینوسی N | 20000 | |
| تصادفی N | 20000 | ||
| ضربه N | 40000 | ||
| حداکثر شتاب. | سینوسی (m/s2) | 1000 | |
| تصادفی (m/s2 rms) | 1000 | ||
| ضربه (m/s2) | 2000 | ||
| حداکثر سرعت. | سینوسی (m/s2) | 1.8 | |
| ضربه (m/s2) | 1.8 | ||
| حداکثر جابجایی. | حداکثر حرکت mm (p-p) |
51 | |
| کویل متحرک | 30 کیلوگرم | ||
| ابعاد کویل متحرک | قطر 320 میلی متر | ||
| اندازه میز عمودی قطر 500 میلی متر: | 30 کیلوگرم | ||
| اندازه میز افقی قطر 500 میلی متر: | 27 کیلوگرم | ||
| حداکثر بار: | 300 کیلوگرم | ||
سایر انتخاب های لرزاننده ارتعاشی موجود
| مدل |
سینوسی نامی نیرو (N) |
تصادفی نامی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب نامی (m/s2) | سرعت نامی (m/s) |
جابجایی نامی (p-p)mm |
حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) |
ابعاد کویل متحرک (میلی متر) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ویژگی ها:
1. اسکلت دایره ای پویا با طراحی خوب، با فرکانس تشدید محوری بالاتر.
2. دو مدار مغناطیسی، نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
3. بلبرینگ های غلتکی میله راکر مستقیم و بدنه کامپوزیت جهت دار وارداتی، ظرفیت بار خارج از مرکز.
4. پایه ایزوله ترونیون اختصاصی برای استفاده هورمونی، نصب راحت.
5. سیستم پیشرفته حرکت در اطراف برای اطمینان از قابلیت اطمینان بالای دایره پویا.
6. طراحی کانال جدید و بهبود اثر خنک کننده.
7. سختی استاتیکی، سختی دینامیکی بالون کوچک یاتاقان، افزایش ظرفیت میز ارتعاش، بهبود عملکرد فرکانس پایین.
پارامترهای فنی میز ارتعاش افقی (تست محور X,Y):
پارامترهای فنی میز ارتعاش عمودی (تست محور Z):

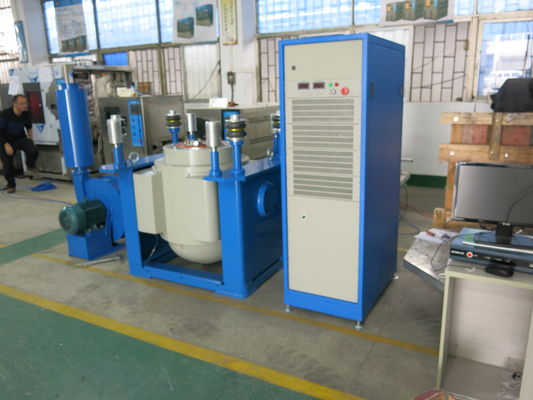

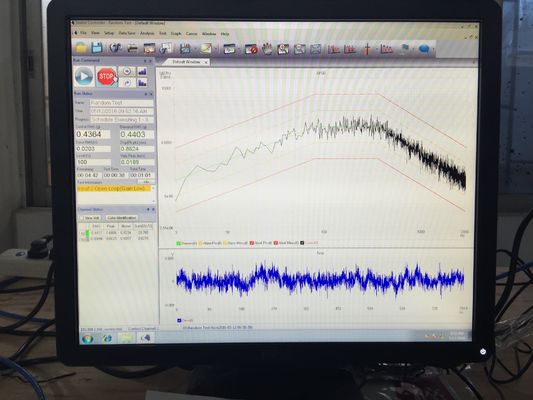

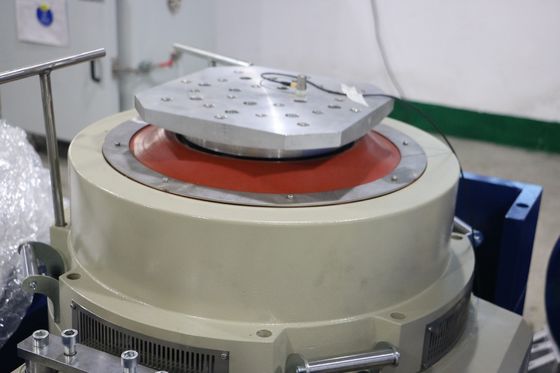

عکس ها برای مرجع:

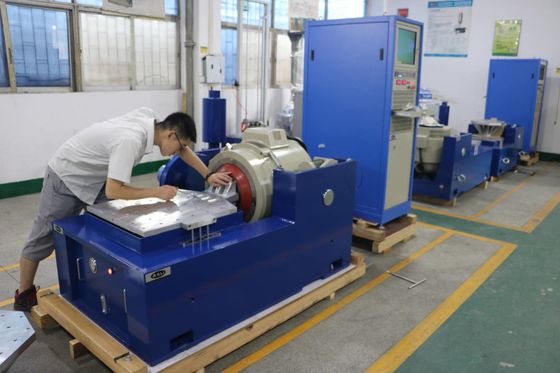

بازدید مشتری از شرکت ASLi:
|
|
